Дымосос ДН №10 Исп.1 30/1500
- Нет в наличии
- Код: 6010
2 728 654 ₸
Дымосос ДН №10 Исп.1 30/1500Нет в наличии
2 728 654 ₸
возврат товара в течение 14 дней по договоренности
Статус товара: под заказ
Срок поставки: от 7 дней
Запросите у менеджера точный расчет сроков и стоимости доставки.
Описание товара:
Дымосос ДН-10 30/1500 предназначен для отсасывания дымовых газов от технологического оборудования при сжигании различных видов топлива. Эксплуатация допускается при температуре перемещаемых газов не выше 200оС (сх.1) и не выше 400оС (сх.3) в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150. Температура воздуха при этом должна быть в диапазоне от -30оС до +30оС, относительная влажность воздуха 80%.
- типоразмер - №10;
- конструктивное исполнение - схема 1;
- одностороннее всасывание;
- корпус спиральный поворотный;
- лопатки загнуты назад;
- количество лопаток - 16;
- направление вращение - правое и левое.
Изготавливаются в двух исполнениях:
- из углеродистой стали - общепромышленные (без буквенной маркировки);
- из нержавеющей стали - коррозионностойкие (К).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Условное обозначение | Типоразмер двигателя | Мощность установочная Ny, кВт | Частота вращения вала N, об/мин | Производ. Q, м3/час | Давление полное Pv, Па | Масса без двигателя не более, кг |
| ДН-10 | АИР180M4 | 30 | 1500 | 20400 | 2500 | 780 |

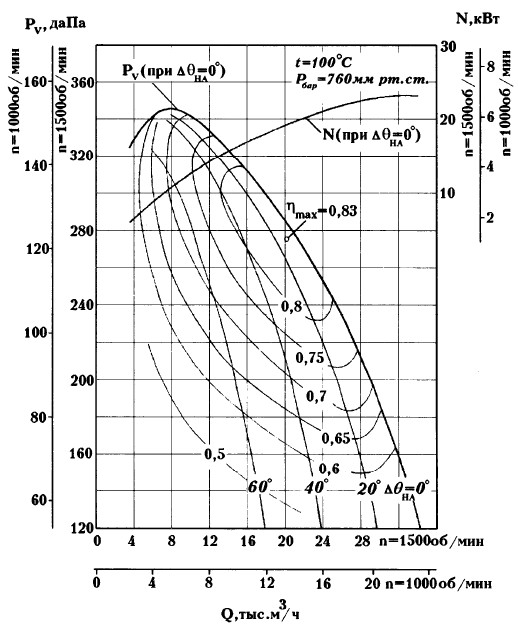

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
Дымосос ДН №10 сх.1
| Ширина В, мм | Глубина Lmax, мм | Высота Н, мм |
| 1659 | 1460 | 1503 |
| Тип машины | Размеры, мм | |||||||||||||||||||||||
| В | А | А1 | А2 | а1 | а2 | l | Lmax | h | h1 | H | L1 | L2 | L3 | D | D1 | d | d1 | t1 | t2 | N | n | n1 | n2 | |
| ДН-10 | 1659 | 650 | 572 | 438 | 500 | 375 | 643 | 1460 | 700 | 602 | 1503 | 355 | 330 | 610 | 660 | 702 | 12 | 14 | 71,5 | 73 | 12 | 28 | 8 | 6 |
Характеристики
| Основные | |
|---|---|
| Производитель | Тепловенткомплект |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Всасывание | Одностороннее |
| Давление | Среднее и высокое |
| исполнение | схема 1 |
| Количество лопаток | 16 |
| Корпус | Спиральный поворотный |
| Маркировка двигателя | АИР180М4 |
| Масса без двигателя, кг | 780 |
| Мощность, кВт. | 30 |
| Направление вращения | Правое и левое |
| Полное давление, Па | 2500 |
| Производительность, м3/ч | 20400 |
| Размер рабочего колеса, мм | 1000 |
| Частота вращения вала, об/мин | 1500 |
Информация для заказа
- Цена: 2 728 654 ₸
