Дымосос ДН №5 Исп.1 1,5/1500
- Нет в наличии
- Код: 5998
576 968 ₸
Статус товара: под заказ
Срок поставки: от 7 дней
Запросите у менеджера точный расчет сроков и стоимости доставки.
Описание товара:
Дымосос ДН-5 1,5/1500 предназначен для отсасывания дымовых газов от технологического оборудования при сжигании различных видов топлива. Эксплуатация допускается при температуре перемещаемых газов не выше 200оС (сх.1) и не выше 400оС (сх.3) в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150. Температура воздуха при этом должна быть в диапазоне от -30оС до +30оС, относительная влажность воздуха 80%.
- типоразмер - №5;
- конструктивное исполнение - схема 1;
- одностороннее всасывание;
- корпус спиральный поворотный;
- лопатки загнуты назад;
- количество лопаток - 16;
- направление вращение - правое и левое.
Изготавливаются в двух исполнениях:
- из углеродистой стали - общепромышленные (без буквенной маркировки);
- из нержавеющей стали - коррозионностойкие (К).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Условное обозначение | Типоразмер двигателя | Мощность установочная Ny, кВт | Частота вращения вала N, об/мин | Производ. Q, м3/час | Давление полное Pv, Па | Масса без двигателя не более, кг |
| ДН-5 | 5A80MB4 | 1,5 | 1500 | 2500 | 720 | 140 |

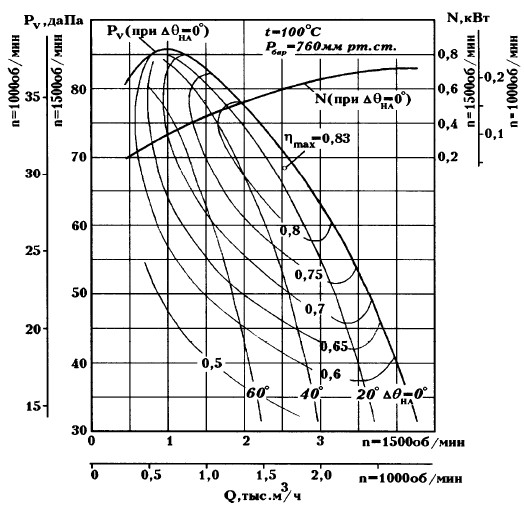

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

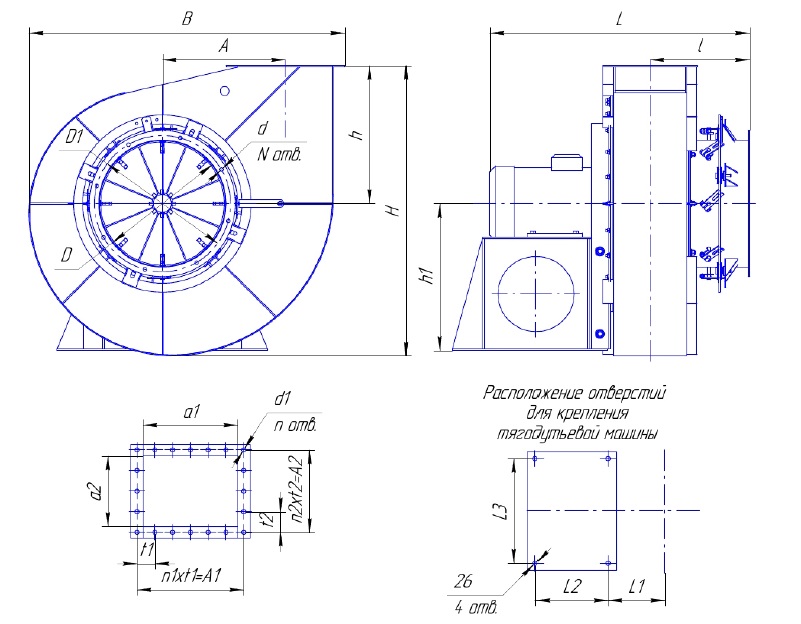

ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
Дымосос ДН №5 сх.1
| Ширина В, мм | Глубина L, мм | Высота Н, мм |
| 913 | 825 | 805 |
| Тип машины | Размеры, мм | |||||||||||||||||||||||
| В | А | А1 | А2 | а1 | а2 | l | Lmax | h | h1 | H | L1 | L2 | L3 | D | D1 | d | d1 | t1 | t2 | N | n | n1 | n2 | |
| ДН-5 | 913 | 383 | 279 | 237 | 240 | 192 | 349 | 825 | 360 | 445 | 805 | 134 | 310 | 320 | 325 | 355 | 10 | 7 | 93 | 79 | 8 | 12 | 3 | 3 |
Направление вращения - определяется со стороны электродвигателя.

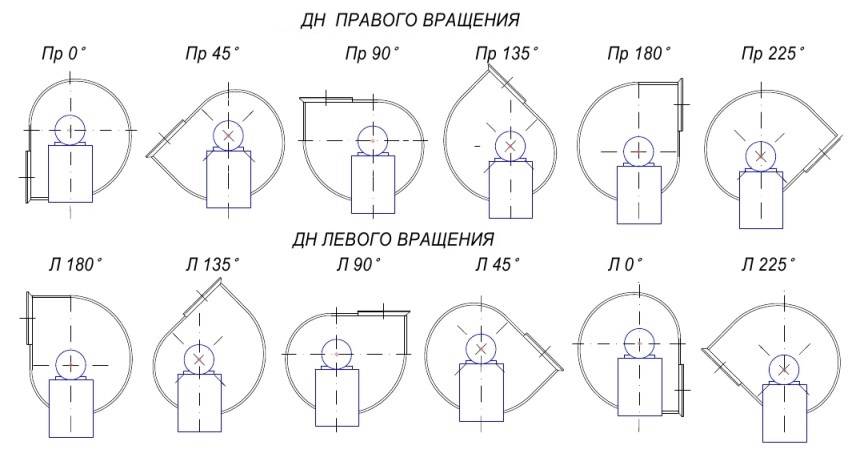

Угол поворота нагнетательного отверстия (выходного патрубка) от 0оС до 225оС через 45оС.
| Основные | |
|---|---|
| Производитель | Тепловенткомплект |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Всасывание | Одностороннее |
| Давление | Среднее и высокое |
| исполнение | схема 1 |
| Количество лопаток | 16 |
| Корпус | Спиральный поворотный |
| Маркировка двигателя | 5А80МВ4 |
| Масса без двигателя, кг | 140 |
| Мощность, кВт. | 1,5 |
| Направление вращения | Правое и левое |
| Полное давление, Па | 720 |
| Производительность, м3/ч | 2500 |
| Размер рабочего колеса, мм | 500 |
| Частота вращения вала, об/мин | 1500 |
- Цена: 576 968 ₸
