Вентилятор радиальный ВЦ 5-35 №3,55 1,1/3000
- Нет в наличии
- Код: 2399
308 509 ₸
eck-square" style="color:#28a745;font-size:16px"> Статус товара: под заказ
Срок поставки: от 7 дней
Запросите у менеджера точный расчет сроков и стоимости доставки.
Описание товара:
Вентилятор ВЦ 5-35 №3,55 1,1/3000 предназначен для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой до +80оС, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких и волокнистых материалов в условиях климата У2 по ГОСТ 15150.
Вентилятор применяется для подачи воздуха в стационарные системы вентиляции и кондиционирования, а также для других производственных и санитарно-технических целей.
ОСНОВНЫЕ СВЕДЕНИЯ
- Среднего давления;
- Количество лопаток - 9 (10);
- Корпус - улитка - поворотный;
- Одностороннего всасывания;
- Направление вращения лопаток - правое и левое;
- Конструктивное исполнение - схема №1;
- Диаметр рабочего колеса - 355 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Условное обозначение | Типоразмер двигателя | Мощность установочная Ny, кВт | Частота вращения вала N, об/мин | Производительность Q, м3/час | Полное давление Рv, Па | Масса без двигателя не более, кг | Виброизоляторы | |
| Тип | Кол | |||||||
| ВЦ 5-35-3,55 | АИР71В2 | 1,1 | 3000 | 700-1650 | 2000-1000 | 34 | ДО-40 | 6 |

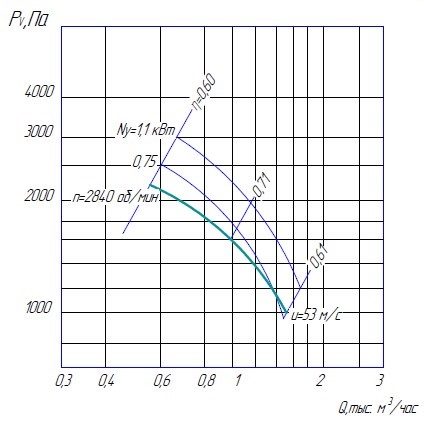

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ, мм
| Типоразмер вентилятора | Размеры, мм | N | n | n1 | n2 | ||||||||||||||||||||
| В | А | А1 | А2 | А3 | А4 | а1 | а2 | Lmax | l | h | Hmax | L2 | L3 | D | D1 | d | d1 | d2 | t1 | t2 | |||||
| ВЦ 5-35-3,55 | 545 | 204 | 112 | - | 200 | 141 | 156 | 97 | 450 | 130 | 281 | 500 | 170 | 360 | 139 | 182 | 11,5 | 11,5 | 11 | 112 | - | 8 | 6 | 1 | - |
| ВЦ | 5-35 | №3,55 | 1,1 | 3000 | К |
| 1 | 2 | 3 | 4 | 5 | 6 |
1. - краткое наименование вентилятора центробежного;
2. - тип вентилятора, где "5" - стократный коэффициент полного давления, "35" - величина быстроходности;
3. - номер вентилятора (диаметр рабочего колеса в дм);
4. - мощность электродвигателя, кВт;
5. - частота вращения электродвигателя, об/мин;
6. - исполнение по назначению и материалам.
ИСПОЛНЕНИЕ ВЕНТИЛЯТОРА ПО НАЗНАЧЕНИЮ И МАТЕРИАЛАМ- Общее исполнение из углеродистой стали;
- Коррозионностойкое из нержавеющей стали (К);
- Взрывозащищенное из разнородных материалов (В).
| Основные | |
|---|---|
| Производитель | Тепловенткомплект |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Всасывание | Одностороннее |
| Давление | Среднее |
| исполнение | схема 1 |
| Количество виброизоляторов | 6 |
| Количество лопаток | 9 (10) |
| Корпус | Спиральный поворотный |
| Маркировка двигателя | АИР71В2 |
| Масса без двигателя, кг | 34 |
| Мощность, кВт. | 1,1 |
| Полное давление, Па | 2000-1000 |
| Производительность, м3/ч | 700-1650 |
| Размер рабочего колеса, мм | 355 |
| Тип виброизолятора | ДО-40 |
| Частота вращения вала, об/мин | 3000 |
- Цена: 308 509 ₸
