Форматно-раскроечный центр с ЧПУ Deltamachinery DM832PS
- Нет в наличии
- Код: 122791
20 175 545 ₸
Статус товара: под заказ
Срок поставки: от 7 дней
Запросите у менеджера точный расчет сроков и стоимости доставки.
Описание товара:
Предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных, так и не облицованных. Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий.
Высокая точность: идеальное сочетание управления редуктором и реечного привода обеспечивает точность распиливания в пределах ±0,15 мм.
Основная и подрезная пила имеют разные привода и могут опускаться и подниматься независимо друг от друга. Мощность основного привода 15 кВт, в совокупности с подрезным 1,5 кВт, обеспечивает высокую скорость и стабильность процесса раскроя материала
Система управления ЧПУ позволяет редактировать план распиловки и управлять им, а также интегрироваться с различным программным обеспечением для раскроя и автоматизации производства.

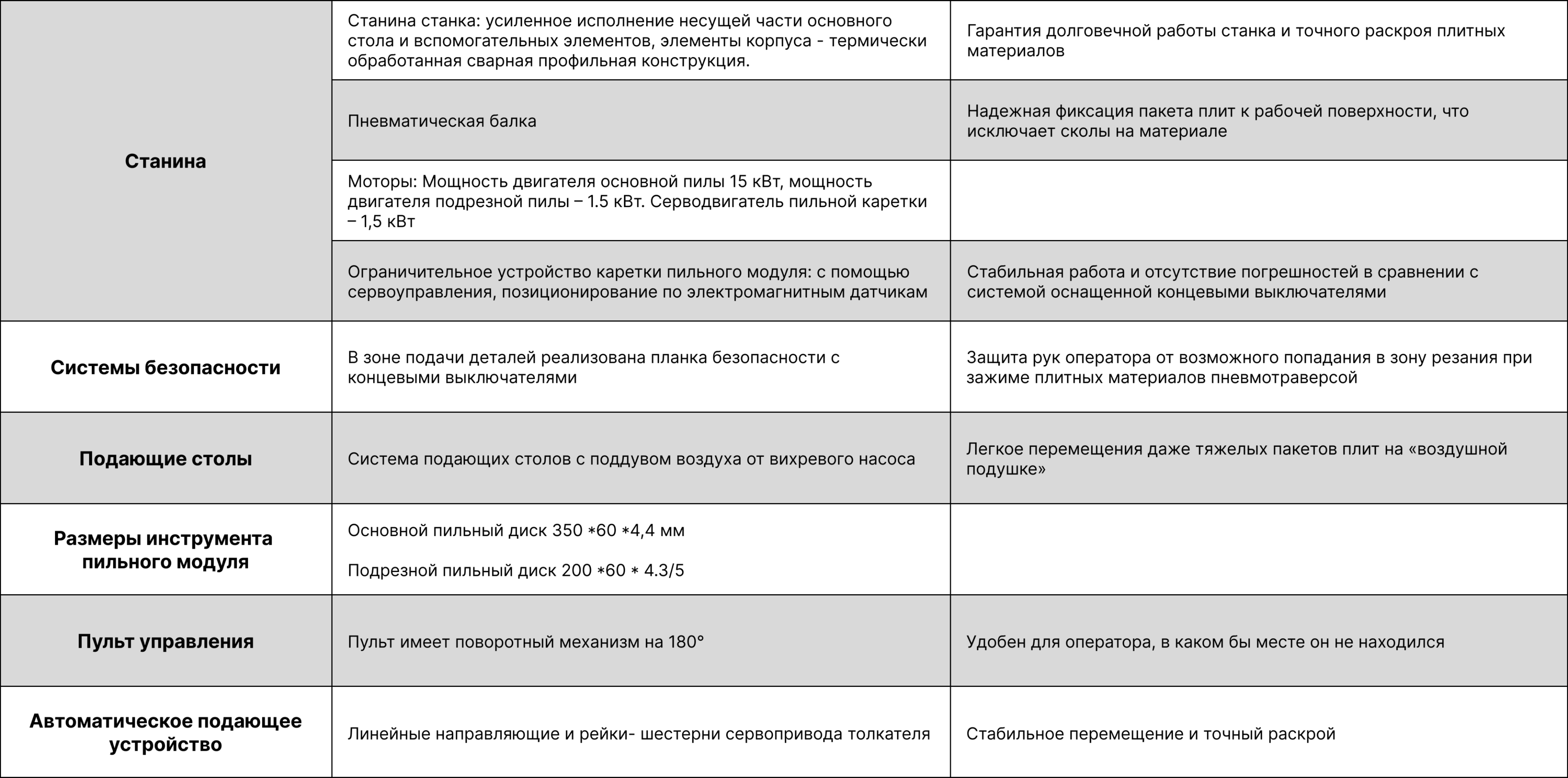

КОНФИГУРАЦИЯ СТАНКА
КОМПОНЕНТЫ СТАНКА
- PLC Advantech +Delta PLC
- Серово моторы SYNTEC-servo / DELTA-servo
- Пневматические компоненты AirTac
- Промышленный компьютер
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
СТАНИНА
Информативный и интуитивно понятный в управлении пульт PLC c информированием о работе системы станка и активацией рабочих узлов и запуска транспортера
Сварная станина проходит полный цикл обработки, отпуск для снятия всех внутренних напряжений в материале, фрезеровку всех монтажных плоскостей и отверстий для монтажа узлов на пяти осевом обрабатывающем центре.
ПИЛЬНЫЙ УЗЕЛ
Пильный блок на массивных направляющих оснащен раздельными приводами основного (15кВт) и подрезного (1,5кВт) пильных дисков.
ВЫСОКОСКОРОСТНАЯ ОБРАБОТКА ДАННЫХ
Промышленный программируемый контроллер обеспечивает высокоскоростную обработку и передачу данных.
ОПТИМИЗАЦИЯ ПРОЦЕССА РАСКРОЯ
Станок оснащен промышленным компьютером и программным обеспечением с оптимизатором раскроя, который может редактировать планы распиловки и управлять ими, составлять задачи распиловки, имитировать и выполнять раскрой, а также может быть совместим и интегрирован с различными программами для оптимизации раскроя и программным обеспечением для управления штрих-кодами.
СИСТЕМА КОНТРОЛЯ И ДИАГНОСТИКИ
Программное обеспечение осуществляет автоматический контроль всех процессов и передает сигнала на центральный процессор о возможных неисправностях и состоянии агрегатов.
КОНСТРУКЦИЯ ЗАХВАТОВ
Специальная конструкция захватов не повреждает материал при его фиксации и перемещении. Конструкция захватов надежно фиксирует и деликатно перемещает материал в течение всего цикла раскроя.
СИСТЕМА БОКОВОГО ВЫРАВНИВАНИЯ
Двойная система бокового выравнивания на линейных направляющих с безупречной точностью позиционирования для работы с узкими полосами плитного материала.
СЕРВОПРИВОДА ПИЛЬНОЙ КАРЕТКИ И ПРОГРАММИРУЕМОГО ТОЛКАТЕЛЯ
Сервопривода SYNTEC позволяют быстро и с высокой точностью производить позиционирование и раскрой пакета плитного материала.
| Основные | |
|---|---|
| Страна производитель | Китай |
| Пользовательские характеристики | |
| Вес станка, кг | 5500 |
| Высота раскроя, мм | 90 |
| Диаметр основной пилы, мм | 380 |
| Диаметр подрезной пилы, мм | 200 |
| Длина раскроя, мм | 3200 |
| Допуск в пределах 1 м от стойки, мм | 0,02 |
| Количество оборотов основной пилы, об/мин | 4800 |
| Количество оборотов подрезной пилы, об/мин | 6500 |
| Мощность двигателя нагнетателя воздуха, кВт | 3 |
| Мощность двигателя основной пилы, кВт | 15 |
| Мощность двигателя пильной каретки, кВт | 1,5 |
| Мощность двигателя подрезной пилы, кВт | 1,5 |
| Общая мощность, кВт | 25 |
| Посадочное отверстие основной пилы, мм | 60 |
| Посадочное отверстие подрезной пилы, мм | 60 |
| Рабочее давление воздуха, МПа | 0,6-0,8 |
| Размер раскроя, мм | 3200 |
| Серводвигатель толкателя, кВт | 1,5 |
| Скорость пильной каретки, м/мин | 0-60 |
| Скорость толкателя, м/мин | 0-80 |
| Способ позиционирования | автоматический |
| Точность позиционирования, мм | ±0.02 |
| Точность раскроя, мм | ±0.15 |
| Холостой ход, м/мин | 0-120 |
