Вентилятор ВРП №8 Исп.1 18,5/1500
- Нет в наличии
- Код: 122547
1 158 178 ₸
Вентилятор ВРП №8 Исп.1 18,5/1500Нет в наличии
1 158 178 ₸
возврат товара в течение 14 дней по договоренности
Статус товара: под заказ
Срок поставки: от 7 дней
Запросите у менеджера точный расчет сроков и стоимости доставки.
Описание товара:
Вентилятор радиальный пылевой ВРП-01 №8 18,5/1500 исполнение 1 предназначен для удаления древесных опилок и мелкой стружки, металлической пыли и различных взвесей с размером частиц до 2 мм, а также для других санитарно-технических и производственных целей.
Вентилятор может изготавливаться в трех конструктивных исполнениях:
- общего назначения - для окружающей среды до +40оС;
- коррозионностойкие из нержавеющей стали (К) - для помещений с повышенной влажностью;
- взрывозащищенные из разнородных металлов (В) и алюминиевых сплавов (ВКЗ) - для агрессивных сред.
ОСНОВНЫЕ СВЕДЕНИЯ
- Среднего давления.
- Одностороннего всасывания.
- Корпус "улитка" поворотный.
- Количество лопаток - 6(8).
- Конструктивное исполнение - схема 1.
- Диаметр рабочего колеса - 800 мм.
- Направление вращения - правое, левое.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Буквенно-цифровая маркировка расшифровывается так:
- ВР – вентилятор радиальный;
- 01(05) - исполнение;
- № - типоразмер вентилятора - диаметр колеса в дм (№2,5, №3,15, №4, №5, №6,3, №8, №10);
- Исполнение по назначению и материалам - без буквы, К, В, ВКЗ;
- Положение корпуса вентилятора - направление вращения (Пр, Л) и угол поворота (0о, 45о, 90о, 135о, 270о, 315о);
- Мощность/Частота вращения - через дробь указывается мощность в кВт и частота вращения в об/мин электродвигателя;
- Климатическое исполнение и категория размещения - климат У (умеренный), Т (тропический) 2-ой и 3-ей категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата 1-ой категории размещения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| № | Исп. | Мощность установочная Ny, об/мин | Частота вращения вала N, об/мин |
Производ. Q, м3/ч | Давление полное Pv, Па | Масса без двигателя не более, кг | Виброизоляторы | |
| Тип | Кол | |||||||
| 8 | 1 | 18,5 | 1500 | 9360-11850 | 2580-2500 | 290 | ДО43 | 6 |

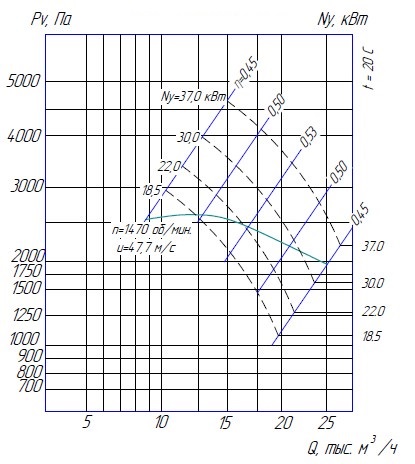

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, мм
| № вентилятора | Размеры, мм | N | n | n1 | n2 | |||||||||||||||||||||
| B | A | A1 | A2 | A3 | A4 | a1 | a2 | Lmax | l | h | H | L1 | L2 | L3 | D | D1 | d | d1 | d2 | t1 | t2 | |||||
| 8 | 1440 | 557 | 300 | 200 | 530 | 450 | 480 | 400 | 1080 | 280 | 500 | 1420 | 175 | 820 | 752 | 560 | 610 | 8 | 8 | 14 | 100 | 100 | 8 | 18 | 3 | 2 |
Характеристики
| Основные | |
|---|---|
| Производитель | Тепловенткомплект |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Аналоги | ВР 100-45, ВЦП 7-40, ВЦП 6-46, ВП |
| Всасывание | Одностороннее |
| Давление | Среднее |
| исполнение | схема 1 |
| Количество виброизоляторов | 6 |
| Количество лопаток | 6 (8) |
| Корпус | спиральной поворотный |
| Маркировка двигателя | АИР160М4 |
| Масса без двигателя, кг | 290 |
| Мощность, кВт. | 18,5 |
| Направление вращения | Правое и левое |
| Полное давление, Па | 2580-2500 |
| Производительность, м3/ч | 9360-11850 |
| Размер рабочего колеса, мм | 800 |
| Тип виброизолятора | ДО-43 |
| Частота вращения вала, об/мин | 1500 |
Информация для заказа
- Цена: 1 158 178 ₸
