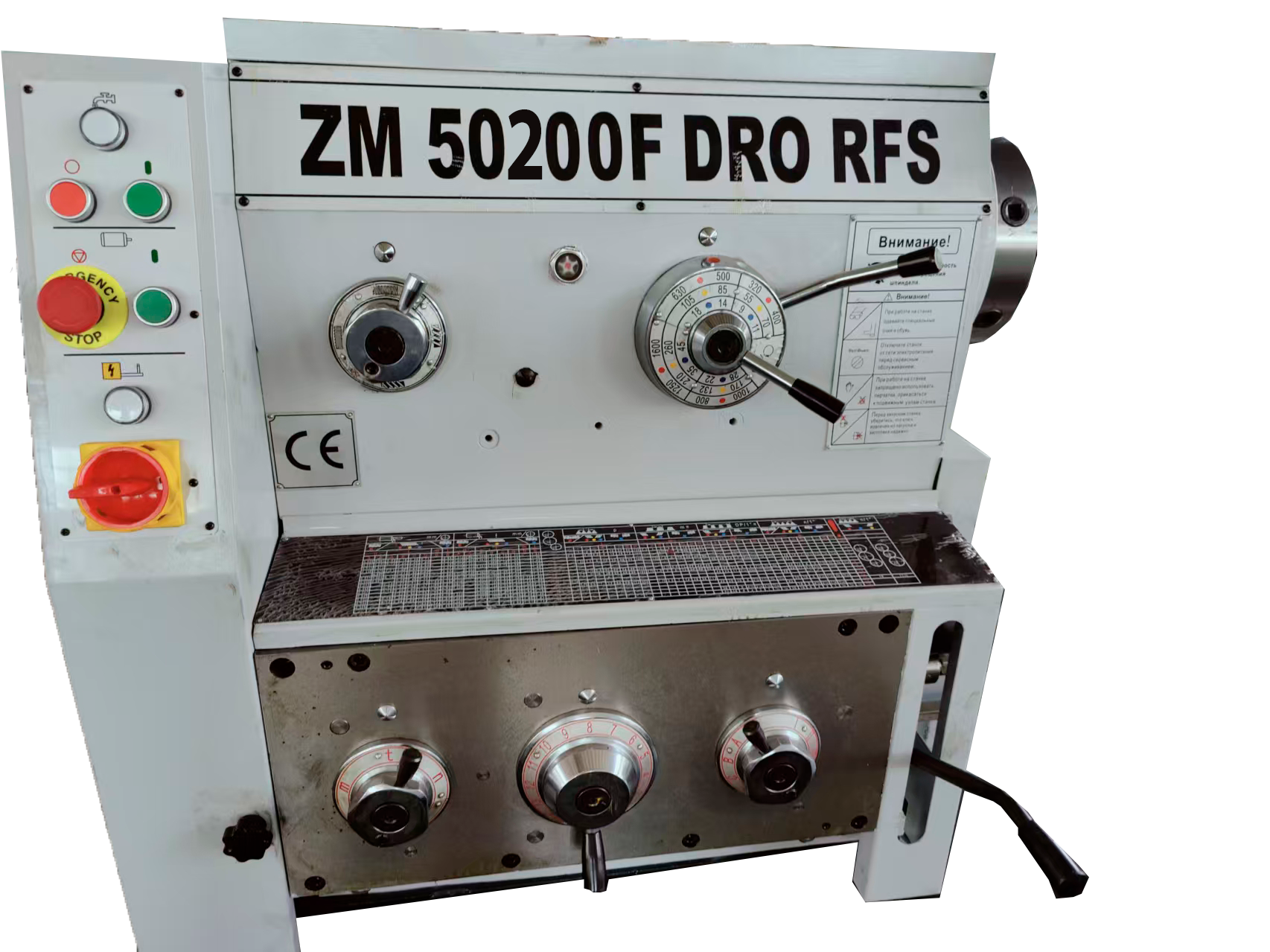

Токарно-винторезный станок Metal Master ZM 50200F DRO RFS
- Нет в наличии
- Код: 119587
10 262 572 ₸
Статус товара: под заказ
Срок поставки: от 7 дней
Запросите у менеджера точный расчет сроков и стоимости доставки.
Описание товара:
Metal Master ZM 50200F DRO RFS – это токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.
Модель обладает удобной эргономикой управления, понятной любому токарю.
Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

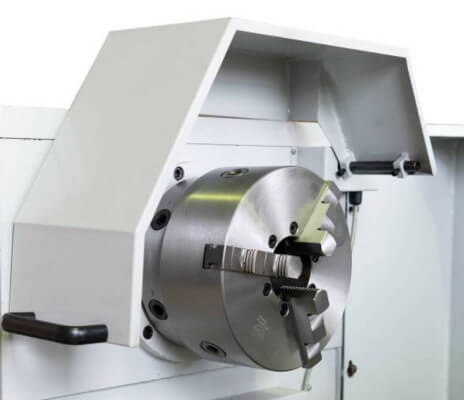

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.
Внутренний диаметр шпинделя составляет 82 мм.

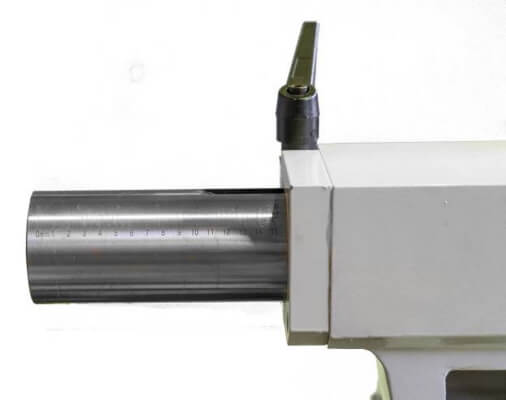

Вылет пиноли задней бабки – 150 мм. Поперечное смещение составляет ±15 мм

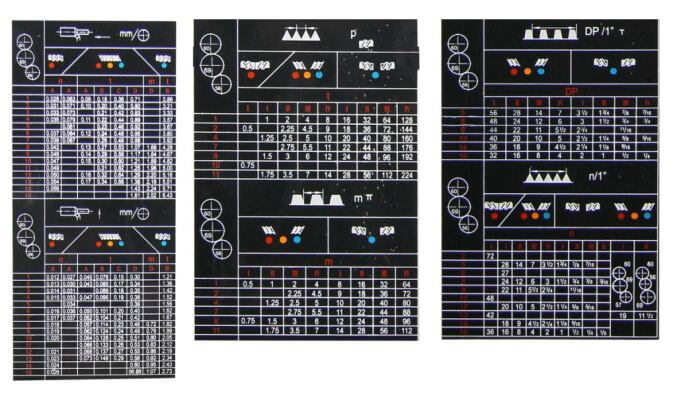

Каждый станок серии ZM имеет удобную и понятную таблицу резьб и подач.

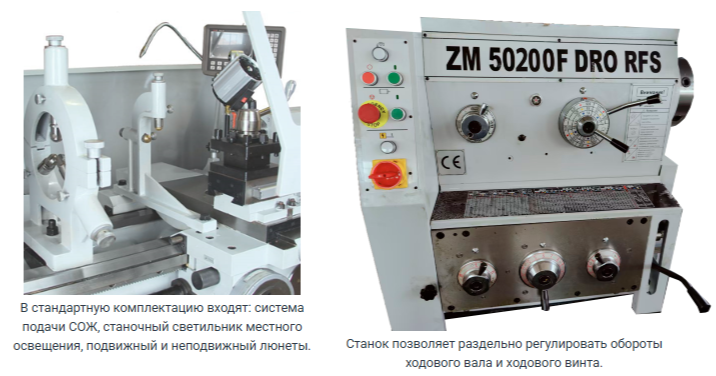

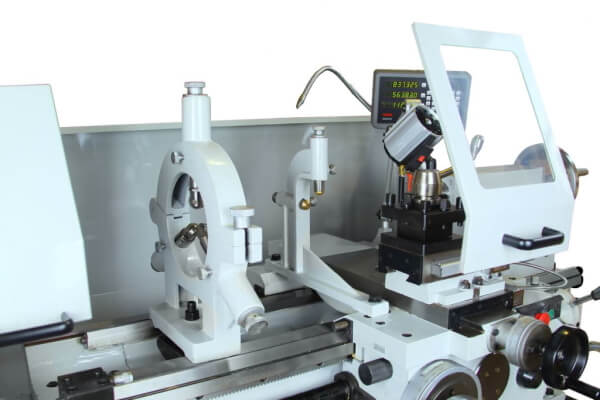

Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Диапазон подвижного люнета 6~100 мм
Диапазон неподвижного люнета 6~125 мм

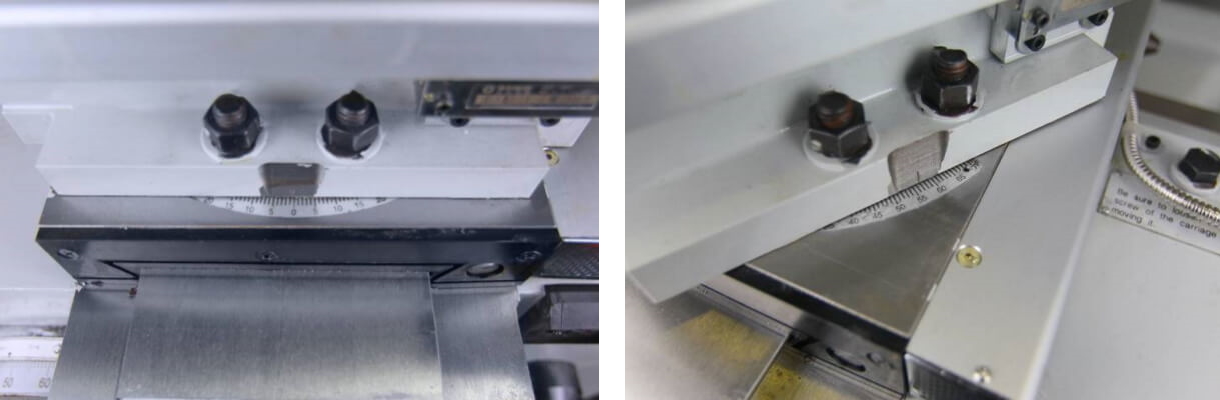

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°.

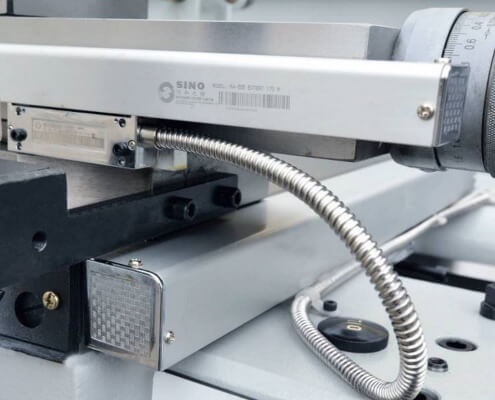

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

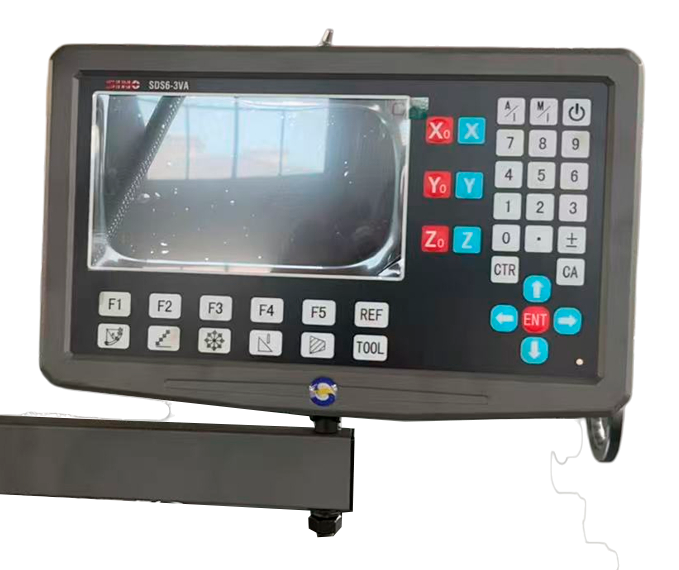

Многофункциональная УЦИ SINO SDS6-3VA позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

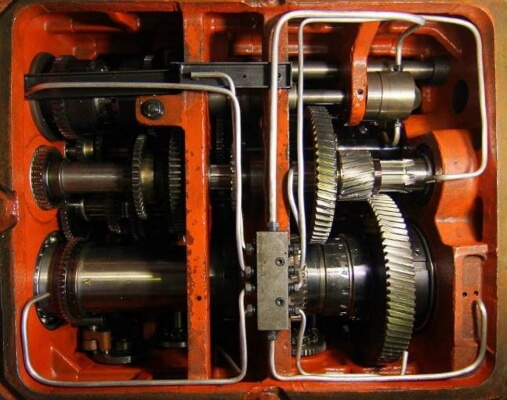

24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
| Основные | |
|---|---|
| Производитель | МеталлМастер |
| Страна производитель | Китай |
| Пользовательские характеристики | |
| Диаметр отверстия шпинделя, мм | 82 |
| Диаметр пиноли задней бабки, мм | 75 |
| Диапазон нарезаемых дюймовых резьб | 72~1/8T.P.I /46 |
| Диапазон нарезаемых метрических резьб | 0.5~224 мм /48 |
| Диапазон нарезаемых модульных резьб | 0.5~112/42 |
| Диапазон нарезаемых питчевых резьб | 56~1/4 D.P /45 |
| Диапазон поперечной подачи, мм | 0.012-2.73 |
| Диапазон продольной подачи, мм | 0.028-6.43 |
| Диапазон скоростей шпинделя об/мин | 9~1600 |
| Количество передач | 24 |
| Конус отверстия шпинделя | 90-(1:20) |
| Конус шпинделя задней бабки | M.T.NO.5 |
| Максимальное сечение резца, мм | 25х25 |
| Максимальный диаметр над выемкой в станине, мм | 710 |
| Максимальный диаметр над поперечными салазками, мм | 300 |
| Максимальный диаметр над станиной, мм | 500 |
| Максимальный ход верхней салазки, мм | 145 |
| Максимальный ход пиноли задней бабки, мм | 150 |
| Максимальный ход поперечных салазок, мм | 320 |
| Мощность двигателя, КВт | 7.5 |
| Поперечный ход задней бабки | ±15mm |
| Расстояние между центрами, мм | 2000 |
| Торец шпинделя | Cam lock D8 |
| Ширина станины, мм | 390 |
