Сверлильно-фрезерный станок MF-45A DRO с УЦИ

 Статус товара: под заказ со склада в России
 Срок поставки: от 7 до 14 дней в зависимости от города отправки

 Запросите у менеджера точный расчет сроков и стоимости доставки из ближайшего к вам склада.

Описание товара:

Конструкция станка предоставляет возможность поворота фрезерной головки на угол до ± 90°, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками.

Автоматическая подача обеспечивает передвижение по трем осям, сокращая время, отведенное на обработку заготовок.

Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.

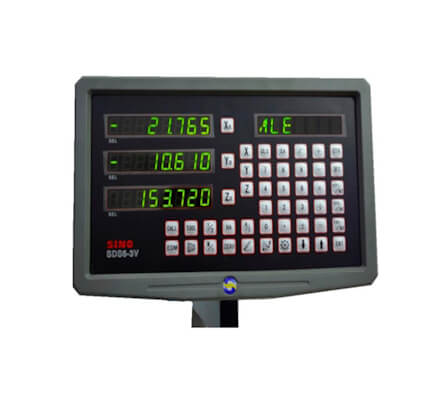

Многофункциональное 3-х осевое УЦИ позволяет отслеживать перемещение по трем осям с дискретностью 1 знак.

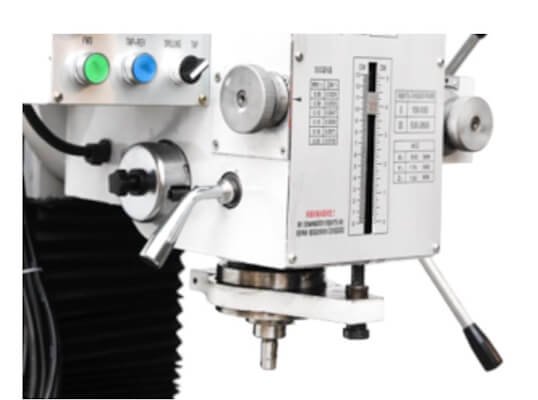

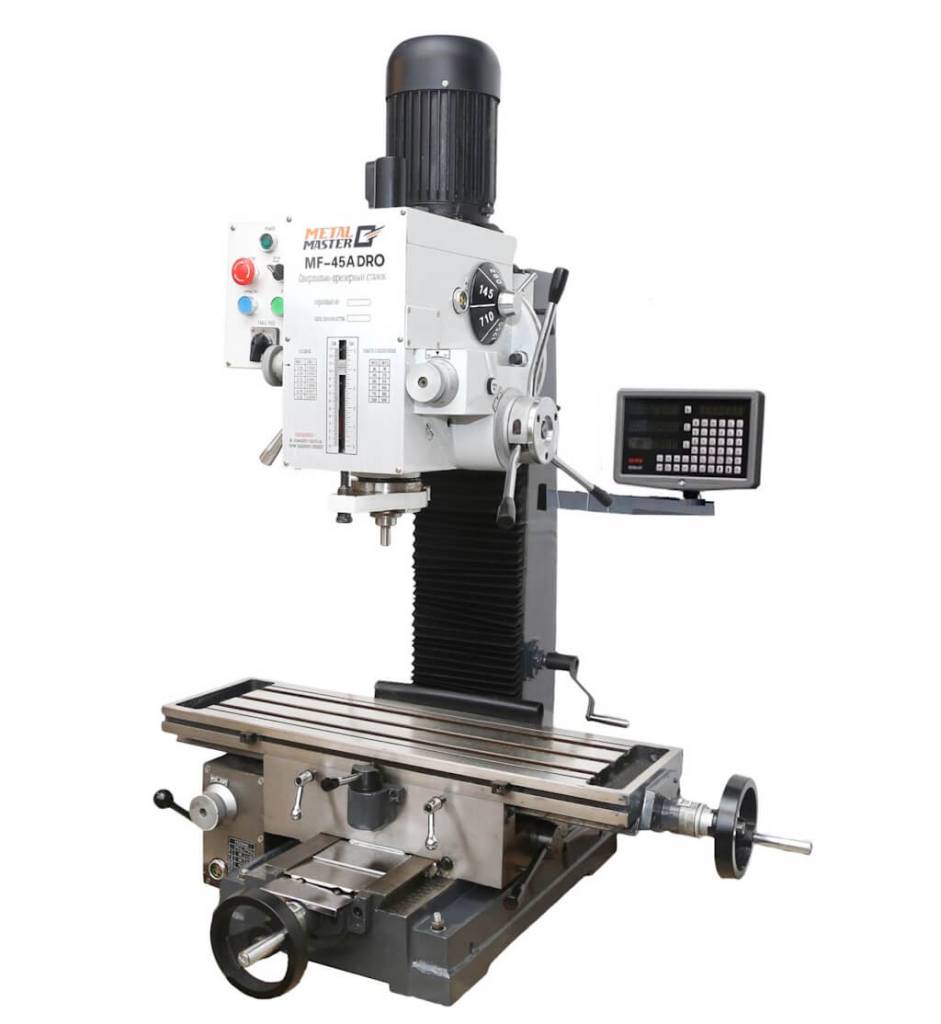

Общий вид фрезерной головы METAL MASTER MF-45A DRO.

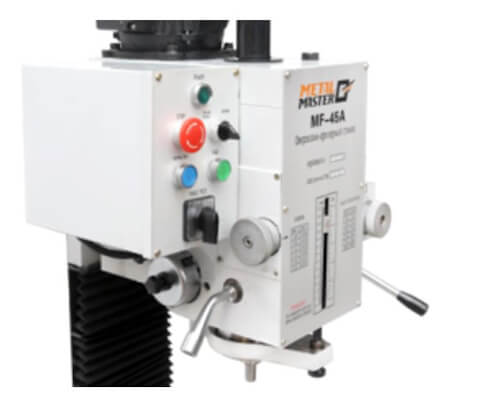

Панель управления фрезерной головкой.

Все рукоятки оснащены четкими и удобными лимбами.

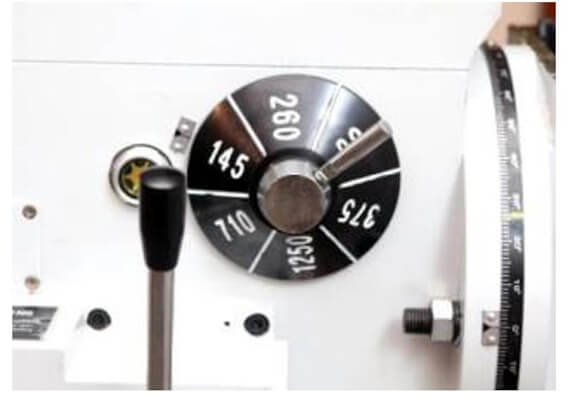

Привод главного двигателя станка реализует вращение шпинделя в 6 диапазонах скоростей от 80 до 1250 об/мин

Операции сверления и фрезерования могут выполняться двумя способами:
В ручном режиме (быстрая подача при сверлении).
Автоматическая подача (в 6 диапазонах скоростей).

Максимальный ход пиноли - 130 мм.

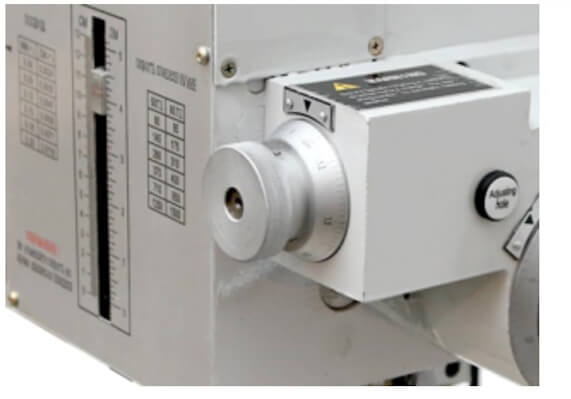

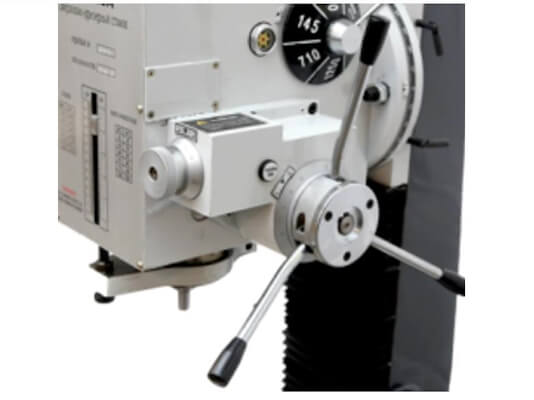

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

Вертикальный шпиндель снабжен звездчатой рукояткой, с ее помощью возможно переключение на ручной режим (быстрая подача при сверлении) и автоматический (медленной подачи при фрезеровании).

Выставленную на заданный размер пиноль можно закрепить поворотом фиксирующей ручки.

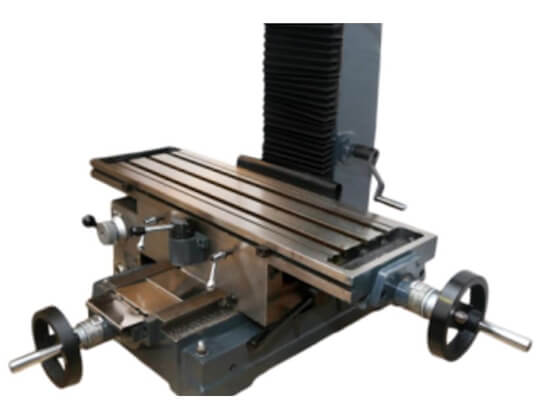

Рабочий стол фрезерного станка перемещается вдоль осей X и Y, по направляющим типа «ласточкин хвост». Передвижение стола осуществляется, как в автоматическом, так и в ручном режиме.

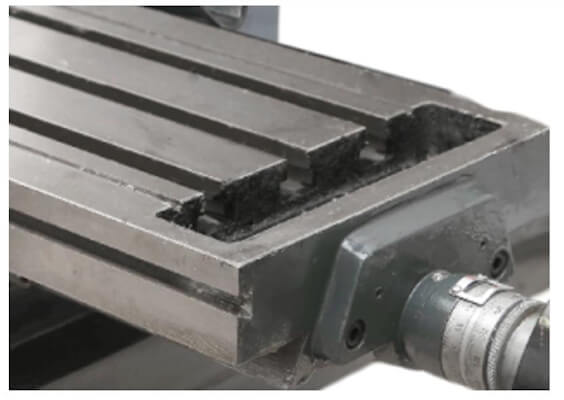

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.

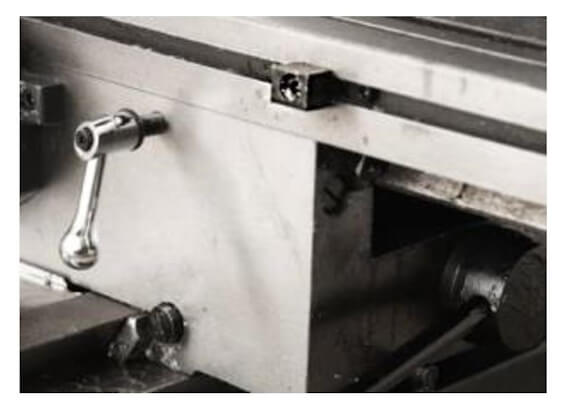

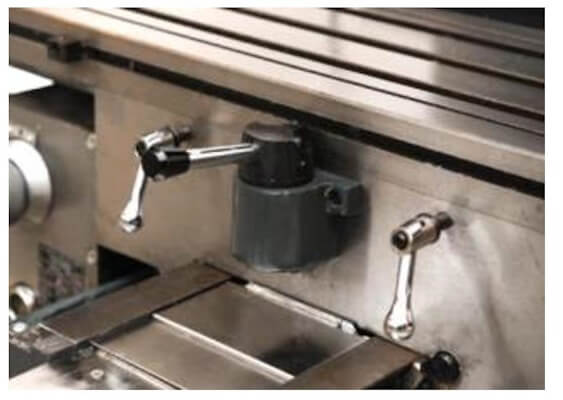

Направление движения стола выбирается простым переключателем. В Положение стола по каждой оси фиксируется стопорными ручками.

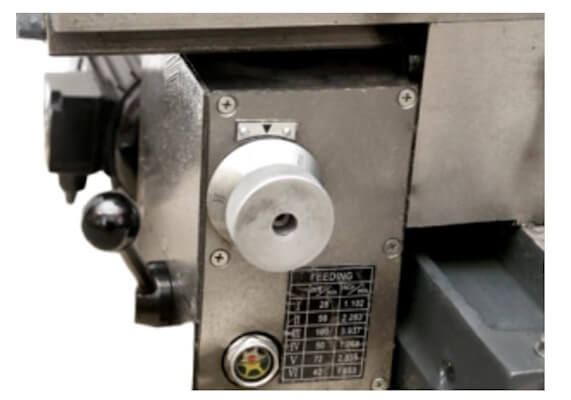

Перемещение стола по оси X производится электродвигателем. Требуемая скорость движения задается положением ручек. Таблица соответствия скоростей подачи положению ручек расположена прямо на коробке передач.

В паз рабочего стола устанавливаются передвижные планки, задающие границы его перемещения.

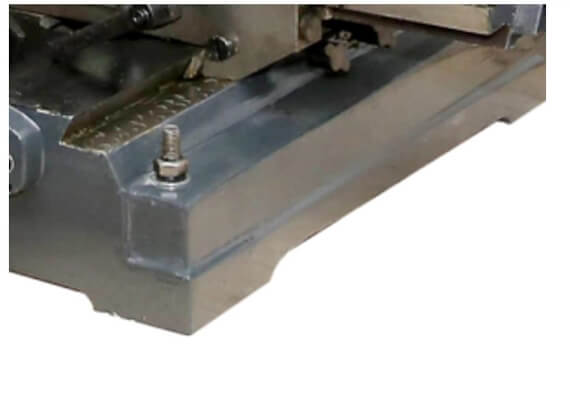

Прочная литая конструкция плотно стоит на поверхности благодаря конструктивным особенностям.

Описание:

Сверлильно-фрезерные станки используются, как правило, для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.

Преимущества:

• Мощный двигатель, рассчитанный на непрерывную работу
• Привод главного движения станка реализует вращение шпинделя в 6 диапазонах скоростей от 80 до 1250 об/мин
• Операции сверления и фрезерования могут выполняться двумя способами:
  В ручном режиме (быстрая подача при сверлении)
  Автоматическая подача (в 6 диапазонах скоростей)
• Большой прецизионный крестовый стол
• Регулируемая прижимная планка на столе
• Наклон фрезерной головки ±90°
• Многофункциональное 3-х осевое УЦИ
• Точное перемещение пиноли шпинделя
• Прочная чугунная стойка
• Быстро регулируемый упор глубины сверления.
