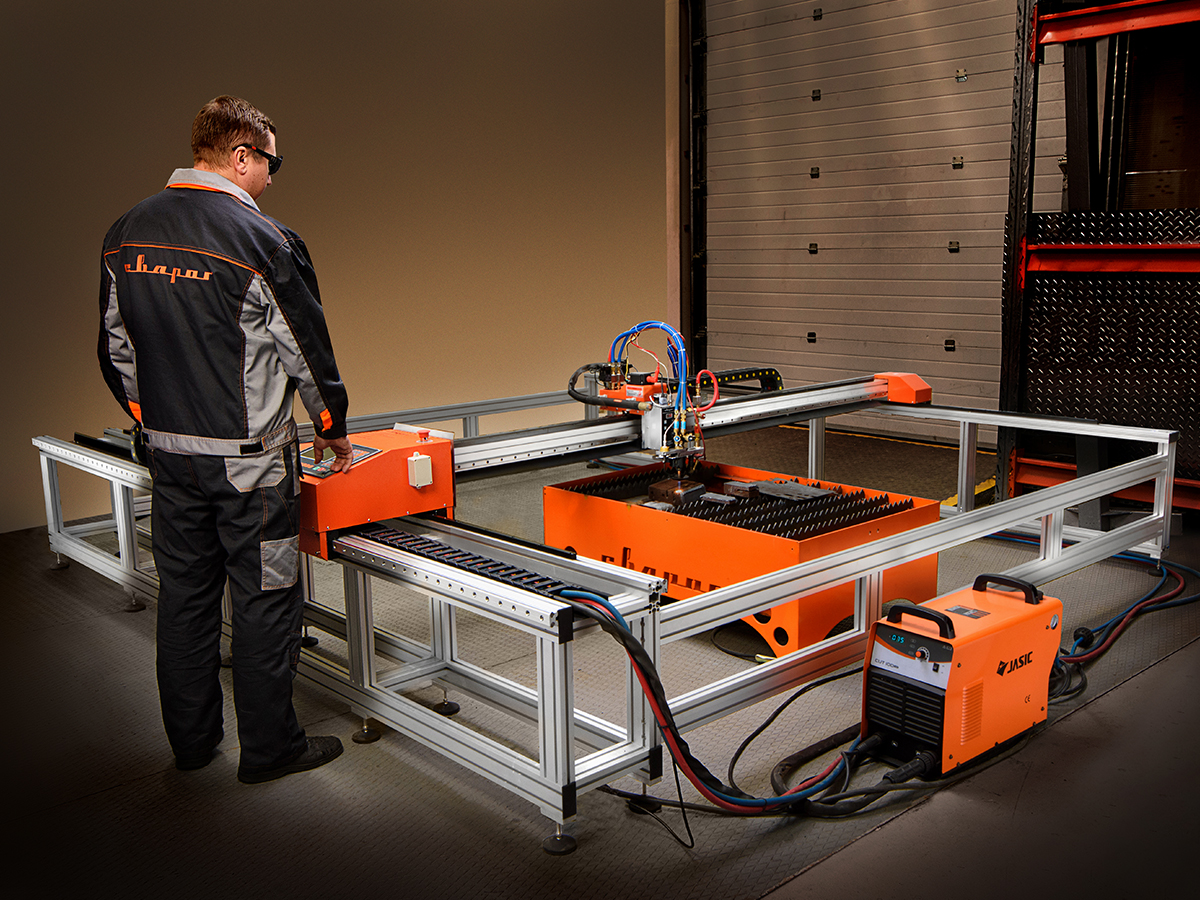

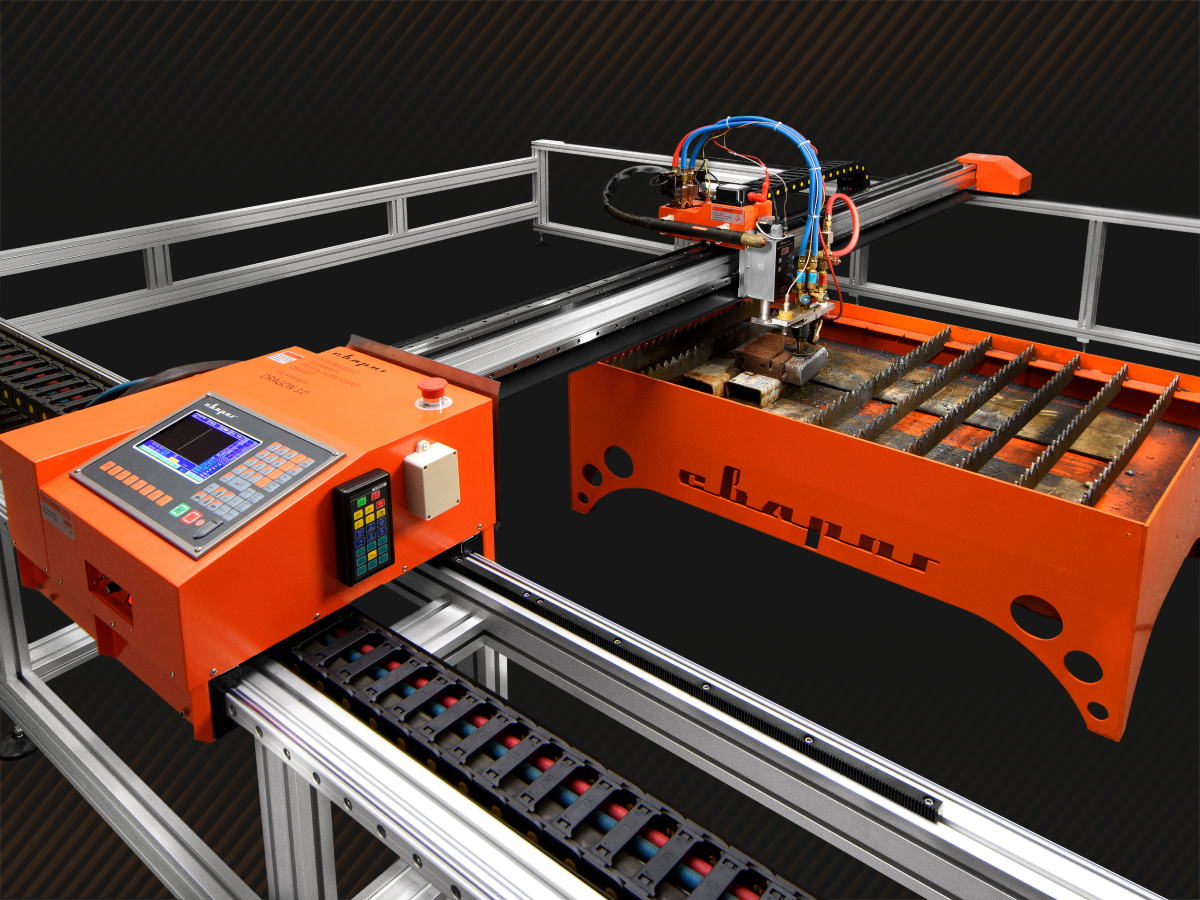

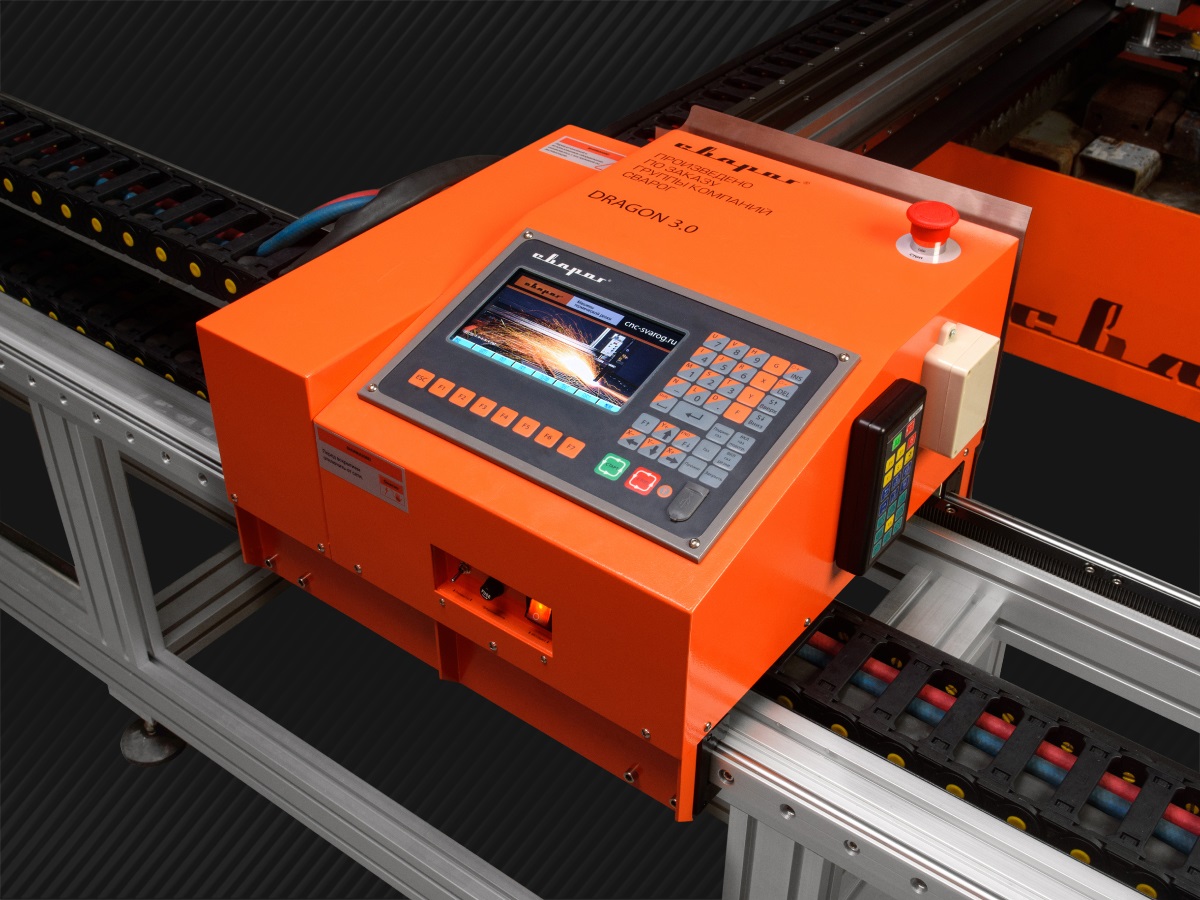

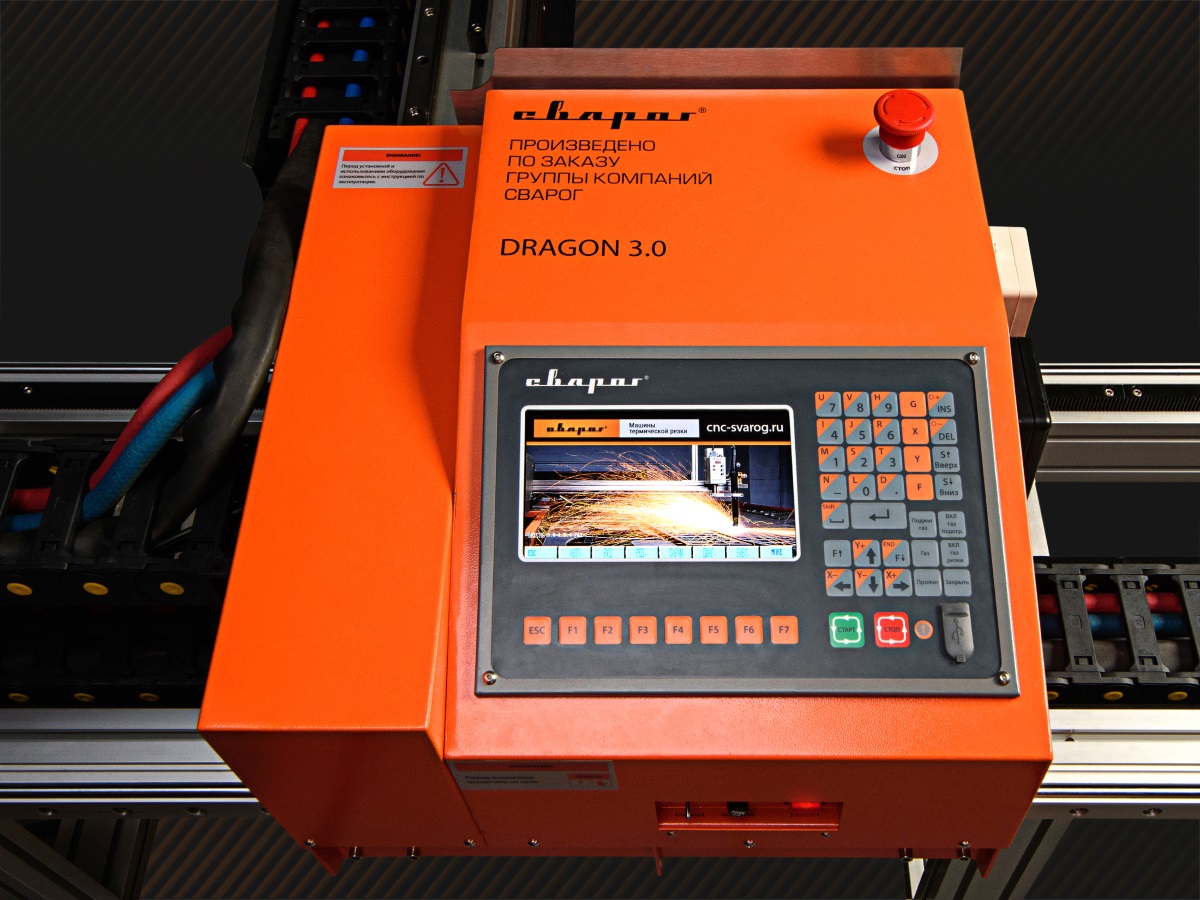

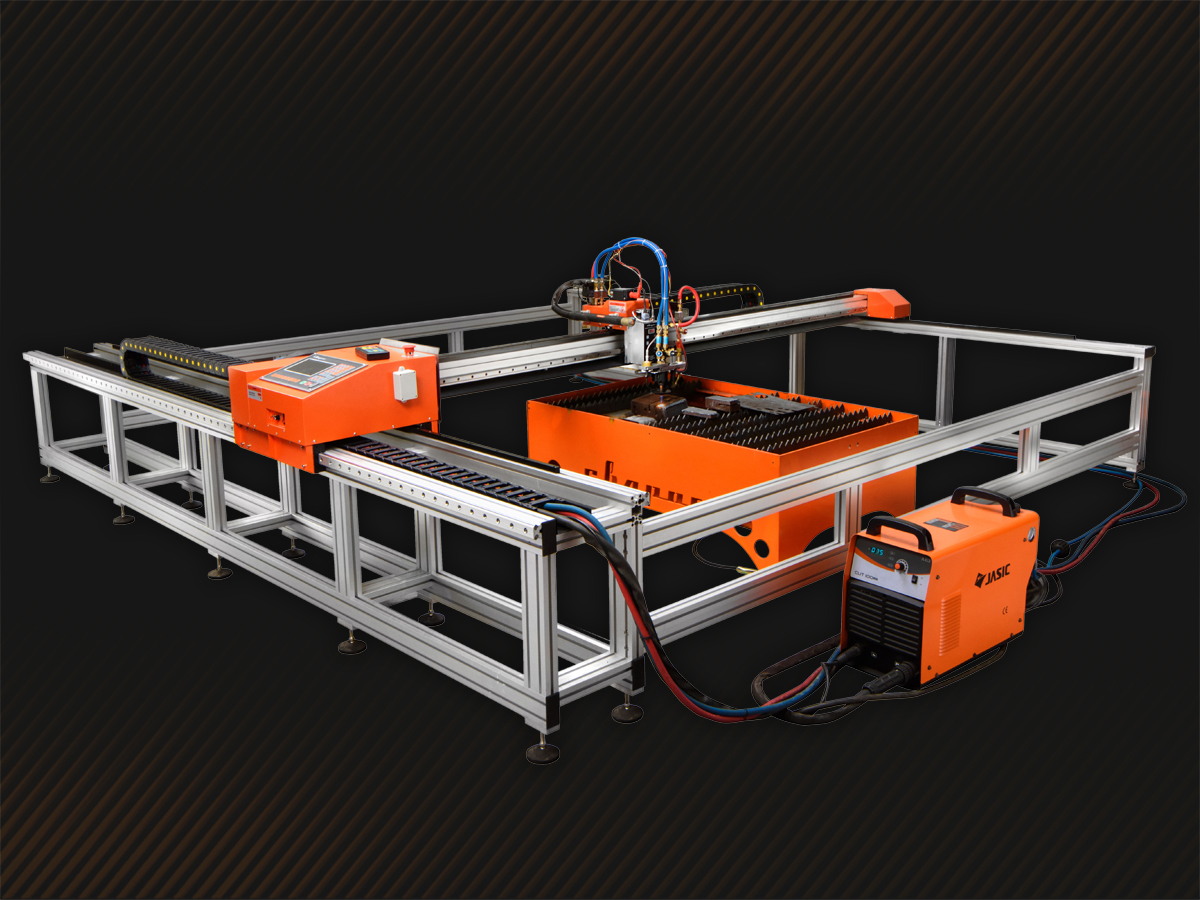

Портальная машина термической резки DRAGON 3.0 предназначена для высокопроизводительной, высокоточной воздушно — плазменной и газопламенной резки листового металла из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов от 1 до 150 мм. ВЫСОКОПРОИЗВОДИТЕЛЬНАЯ И ВЫСОКОТОЧНАЯ РЕЗКА МЕТАЛЛОВ И СПЛАВОВ ОТ 1 ДО 150 ММ ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ УСТАНОВОК: Точность управления: +/- 0,1 мм; Возможность работать как воздушно–плазменной, так и газопламенной резкой; Большинство изделий можно задавать с панели управления без применения дополнительного компьютера за счет современной электронной и программной частей; Стабильная работа с высоковольтным поджигом дуги; Оборудование оснащено числовым программным управлением и автоматической системой контроля высоты в штатной комплектации; Наличие автоматической системы контроля высоты (АСКВ) горелки относительно разрезаемого листа с допустимым перепадом высоты составляет до 100 мм. Также возможно использование ручной системы контроля высоты; Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска; Дальность действия до 20 метров благодаря возможности подключения беспроводного пульта управления. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ DRAGON 3.0: Максимальный размер рабочей зоны 2500х6000 мм; Конструкция машины представляет собой форму портала, что позволяет получить равномерный рез на всей площади разрезаемого листа и уменьшить занимаемое место машиной по сравнению с консольными аналогами; Машина оснащена пластиковым кабелеукладчиком, что позволяет защитить провода при перемещениях машины; Четыре приводных мотора постоянного тока; Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом; Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных поставок под машину ЧПУ. Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, которая была разработана специально для управления двухкоординатными станками ЧПУ. FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла. 3 МОДУЛЯ СИСТЕМЫ FastCAM: CAM Создание чертежей без применения специальных CAD—программ; Поддержка файлов разных форматов: CAM, DXF, IGES и т.д; Возможность открытия чертежей и других САПР таких как Autocad, Компас, SolidWorks. PLOT Проверка и редактирование созданной программы с симуляцией результата; Создание чертежа на основе NC файла; Расчеты стоимости времени и длины реза для любой операции. NEST Оптимизация размещения деталей на листе; Автоматический и ручной интерактивные режимы оптимизации; Удобный выбор вида, количества деталей, заззора, материала и размера заготовки. ТОЧНОСТЬ УПРАВЛЕНИЯ ДО 0,1 ММ Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем; 23 функциональные клавиши и 8 клавиш перемещения; Простой и понятный интерфейс не требует длительного обучения для достижения результата. ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ КОНТРОЛЛЕРА ЧПУ: Контроллер имеет 24 встроенные модели шаблонов для задания габаритов, глубины врезки, угла наклона и количества деталей выбранного шаблона без использования дополнительного программного обеспечения; Функция диагностики оборудования позволяет проверять порты ввода и вывода; Широкий перечень настроек позволяет добиться необходимого качества реза; Графическая визуализация разрезаемой детали, траектории реза и очередность выполняемых операций; Функция имитации реза для позиционирования или быстрой проверки рабочих размеров листа; Функция вывода информации разрезаемых деталей: общая длина реза, габаритные размеры необходимой заготовки; Контроллер оснащен внутренней памятью на 4 ГБ , что позволяет не использовать дополнительный накопитель; Возможность использования USB flash накопители для переноса программ резки; Функция сброса всех параметров котроллера к заводским настройкам. НАЛАДКА И ОБСЛУЖИВАНИЕ: Наладка и ввод в эксплуатацию в пределах Санкт-Петербурга и Ленинградской области проводится для клиента бесплатно; Стоимость наладки и ввода в эксплуатацию в других регионах рассчитывается индивидуально.; Обучение оператора проводится бесплатно в демонстрационном зале по адресу: Санкт-Петербург, Мебельная улица, д. 11Д; Постоянная техническая поддержка и помощь в освоении программного обеспечения; Гарантия 1 год. СФЕРА ПРИМЕНЕНИЯ: Раскрой листового металлопроката в размер (цветная, черная, легированная сталь); Авто-, авиа-, судостроение; Электротехнические короба, раскрой деталей корпусов для различного оборудования; Изготовление металлических заборов, дверей, решеток, лестниц; Заготовки для фрезерной и токарной обработки; Детали станков и оборудования; Опорные и закладные конструкции сооружений; Производство металлической мебели; Точный раскрой металла для последующих сварочных и сборочных работ, подготовка фаски; Трубопроводная арматура, детали поддержки трубопроводов; Вентиляционные конструкции; Художественный раскрой металла.
Наши склады находятся в Челябинске, Екатеринбурге, Новосибирске и Москве.
Доставка в Казахстан осуществляется транспортными компаниями Jet Logistic и КИТ.
Портальная машина термической резки DRAGON 3.0 предназначена для высокопроизводительной, высокоточной воздушно — плазменной и газопламенной резки листового металла из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов от 1 до 150 мм. ВЫСОКОПРОИЗВОДИТЕЛЬНАЯ И ВЫСОКОТОЧНАЯ РЕЗКА МЕТАЛЛОВ И СПЛАВОВ ОТ 1 ДО 150 ММ ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ УСТАНОВОК: Точность управления: +/- 0,1 мм; Возможность работать как воздушно–плазменной, так и газопламенной резкой; Большинство изделий можно задавать с панели управления без применения дополнительного компьютера за счет современной электронной и программной частей; Стабильная работа с высоковольтным поджигом дуги; Оборудование оснащено числовым программным управлением и автоматической системой контроля высоты в штатной комплектации; Наличие автоматической системы контроля высоты (АСКВ) горелки относительно разрезаемого листа с допустимым перепадом высоты составляет до 100 мм. Также возможно использование ручной системы контроля высоты; Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска; Дальность действия до 20 метров благодаря возможности подключения беспроводного пульта управления. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ DRAGON 3.0: Максимальный размер рабочей зоны 2500х6000 мм; Конструкция машины представляет собой форму портала, что позволяет получить равномерный рез на всей площади разрезаемого листа и уменьшить занимаемое место машиной по сравнению с консольными аналогами; Машина оснащена пластиковым кабелеукладчиком, что позволяет защитить провода при перемещениях машины; Четыре приводных мотора постоянного тока; Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом; Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных поставок под машину ЧПУ. Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, которая была разработана специально для управления двухкоординатными станками ЧПУ. FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла. 3 МОДУЛЯ СИСТЕМЫ FastCAM: CAM Создание чертежей без применения специальных CAD—программ; Поддержка файлов разных форматов: CAM, DXF, IGES и т.д; Возможность открытия чертежей и других САПР таких как Autocad, Компас, SolidWorks. PLOT Проверка и редактирование созданной программы с симуляцией результата; Создание чертежа на основе NC файла; Расчеты стоимости времени и длины реза для любой операции. NEST Оптимизация размещения деталей на листе; Автоматический и ручной интерактивные режимы оптимизации; Удобный выбор вида, количества деталей, заззора, материала и размера заготовки. ТОЧНОСТЬ УПРАВЛЕНИЯ ДО 0,1 ММ Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем; 23 функциональные клавиши и 8 клавиш перемещения; Простой и понятный интерфейс не требует длительного обучения для достижения результата. ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ КОНТРОЛЛЕРА ЧПУ: Контроллер имеет 24 встроенные модели шаблонов для задания габаритов, глубины врезки, угла наклона и количества деталей выбранного шаблона без использования дополнительного программного обеспечения; Функция диагностики оборудования позволяет проверять порты ввода и вывода; Широкий перечень настроек позволяет добиться необходимого качества реза; Графическая визуализация разрезаемой детали, траектории реза и очередность выполняемых операций; Функция имитации реза для позиционирования или быстрой проверки рабочих размеров листа; Функция вывода информации разрезаемых деталей: общая длина реза, габаритные размеры необходимой заготовки; Контроллер оснащен внутренней памятью на 4 ГБ , что позволяет не использовать дополнительный накопитель; Возможность использования USB flash накопители для переноса программ резки; Функция сброса всех параметров котроллера к заводским настройкам. НАЛАДКА И ОБСЛУЖИВАНИЕ: Наладка и ввод в эксплуатацию в пределах Санкт-Петербурга и Ленинградской области проводится для клиента бесплатно; Стоимость наладки и ввода в эксплуатацию в других регионах рассчитывается индивидуально.; Обучение оператора проводится бесплатно в демонстрационном зале по адресу: Санкт-Петербург, Мебельная улица, д. 11Д; Постоянная техническая поддержка и помощь в освоении программного обеспечения; Гарантия 1 год. СФЕРА ПРИМЕНЕНИЯ: Раскрой листового металлопроката в размер (цветная, черная, легированная сталь); Авто-, авиа-, судостроение; Электротехнические короба, раскрой деталей корпусов для различного оборудования; Изготовление металлических заборов, дверей, решеток, лестниц; Заготовки для фрезерной и токарной обработки; Детали станков и оборудования; Опорные и закладные конструкции сооружений; Производство металлической мебели; Точный раскрой металла для последующих сварочных и сборочных работ, подготовка фаски; Трубопроводная арматура, детали поддержки трубопроводов; Вентиляционные конструкции; Художественный раскрой металла.
Основные | |
---|---|
Производитель | Сварог |
Страна производитель | Россия |
Пользовательские характеристики | |
*При использовании аппарата воздушно-плазменной резки | CUT 160 (L307) |
Газ | Кислород |
Горючий газ | Ацетилен/Пропан |
Диапазон автоматической регулировки высоты | 3-30 мм |
Диапазон ручной регулировки | 0-100 мм |
Дисплей | Цветной, LCD 7 |
Класс защиты | IP 10 |
Контроль высоты резака | По напряжению дуги |
Макс. давление горючего газа | 0,1 МПа |
Макс. давление кислорода | 0,7 МПа |
Модель | ST-TH CEXO 3B |
Напряжение питающей сети | 220 В ± 10% |
Общий вес машины | 305 кг |
Объем памяти | 4 Гб, без ограничений по обрабатываемым программам |
Параметры электропитания | Постоянный ток |
Потребляемая мощность | 200 Вт кВт |
Программное обеспечение резки | FastCAM |
Процессор | Industrial ARM–7 CPU |
Рабочая зона резки (Ось –X x Ось –Y) | 6000 x 2500 мм |
Скорость автоматической регулировки высоты | 3000 мм/мин |
Скорость перемещения | 0–6000 мм/мин |
Скорость резки | Газ: 0-600 мм/мин; Плазма: 0-6000 мм/мин |
Температура эксплуатации | +10…+ 40 °C |
Тип резки | Газопламенная/Плазменная |
Толщина металла, разрезаемого газом, мм | 5-150 |
Толщина металла, разрезаемого плазмой*, мм (рез с края листа) | 1-40 |
Точность управления | ± 0,5 мм |
Частота питающей сети | 50 Гц |
- Цена: 6 402 961 ₸
