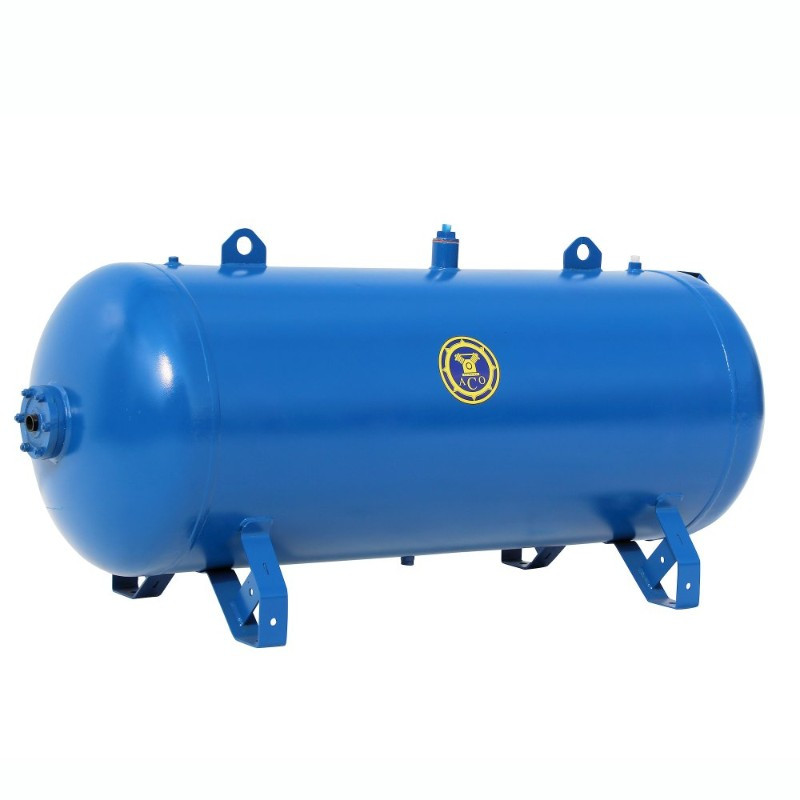

Ресивер горизонтальный РГ 500/10 Бежецкого завода АСО отличается от похожего устройства РВ 500/10 горизонтальным способом расположения воздухосборника, в остальном характеристики сходны. Объем ресивера составляет 500 л, рабочее давление 10 атм, температура эксплуатации от - 20 до + 100 °C. Для изготовления воздухосборника используется сталь Ст3пс с толщиной стенки обечайки 4 мм и толщиной днища 5 мм. Габариты составляют 197 х 65 х 85 см, масса 135 кг. Основные функции Накопление и хранение используемого в технологическом процессе сжатого воздуха; Стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе; Обеспечение работы компрессора в оптимальном для него режиме; Уменьшение числа перепусков компрессора; Сбор конденсата и его отвод через пробку для слива; Охлаждение сжатого воздуха в системе. Конструкция ресивера РГ 500/10 обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы. Наружное покрытие - полиэфирная порошковая краска RAL 5010. Расчетный срок службы - 10 лет. Расчетное число циклов нагружения - 4,9 х 104. Конструкция представляет собой цельносварной воздухосборник из цилиндрической обечайки с приваренными эллиптическими днищами. Установлен на приваренных опорах. Для строповки при отгрузке и монтаже предусмотрены кронштейны. Монтаж ресивера Установка ресивера предполагается на открытых площадках в местах, исключающих скопление людей, или отдельно стоящих зданиях. Допускается установка ресивера: В помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной; В производственных помещениях в случаях, предусмотренных проектом с учетом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или условиям эксплуатации невозможна их установка вне производственных помещений. Установка ресивера должна обеспечить возможность осмотра, ремонта и очистки его с внутренней и наружной сторон. До начала монтажа необходимо: Проверить наличие комплекта технической и товаросопроводительной документации; Комплектность поставки в соответствии с технической и товаросопроводительной документацией; Проверить общее состояние ресивера на отсутствие повреждений, забоин, вмятин, деформаций, возникших при транспортировании и (или) хранении. Монтаж ресивера предусматривает: Установку и выверку ресивера на специальном фундаменте; Монтаж трубопроводов; Установку необходимой арматуры, контрольно-измерительных и предохранительных устройств; Пуско-наладочные работы. Присоединить воздушную магистраль к ресиверу, исключив возможность возникновения дополнительных напряжений от веса ее и температурных удлинений. Ресивер должен быть заземлен в соответствии с требованиями ПУЭ. При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200 °С, произведение значений рабочего давления (МПа) и вместимости (м³) не превышает 1,0 (п.215 ФНП). Техническое обслуживание ресивера При эксплуатации ресивера согласно утвержденному в эксплуатирующей организации графику в зависимости от режима работы необходимо организовывать периодическое диагностирование технического состояния ресивера с целью определения возможности его безопасной эксплуатации. Техническое диагностирование в процессе эксплуатации проводят: После ремонтно-восстановительных работ с применением сварки; При выявлении случаев нарушения установленного регламента эксплуатации (повышения рабочего давления, расширения рабочих температур); При утрате паспорта сосуда; Наступления сроков, установленных по результатам предыдущих технических диагностирований. Стандартная схема пневмосистемы на предприятии включает установку воздушного ресивера, магистрального фильтра, осушителя воздуха, редуктора давления.
Наши склады находятся в Челябинске, Екатеринбурге, Новосибирске и Москве.
Доставка в Казахстан осуществляется транспортными компаниями Jet Logistic и КИТ.
Ресивер горизонтальный РГ 500/10 Бежецкого завода АСО отличается от похожего устройства РВ 500/10 горизонтальным способом расположения воздухосборника, в остальном характеристики сходны. Объем ресивера составляет 500 л, рабочее давление 10 атм, температура эксплуатации от - 20 до + 100 °C. Для изготовления воздухосборника используется сталь Ст3пс с толщиной стенки обечайки 4 мм и толщиной днища 5 мм. Габариты составляют 197 х 65 х 85 см, масса 135 кг. Основные функции Накопление и хранение используемого в технологическом процессе сжатого воздуха; Стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе; Обеспечение работы компрессора в оптимальном для него режиме; Уменьшение числа перепусков компрессора; Сбор конденсата и его отвод через пробку для слива; Охлаждение сжатого воздуха в системе. Конструкция ресивера РГ 500/10 обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы. Наружное покрытие - полиэфирная порошковая краска RAL 5010. Расчетный срок службы - 10 лет. Расчетное число циклов нагружения - 4,9 х 104. Конструкция представляет собой цельносварной воздухосборник из цилиндрической обечайки с приваренными эллиптическими днищами. Установлен на приваренных опорах. Для строповки при отгрузке и монтаже предусмотрены кронштейны. Монтаж ресивера Установка ресивера предполагается на открытых площадках в местах, исключающих скопление людей, или отдельно стоящих зданиях. Допускается установка ресивера: В помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной; В производственных помещениях в случаях, предусмотренных проектом с учетом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или условиям эксплуатации невозможна их установка вне производственных помещений. Установка ресивера должна обеспечить возможность осмотра, ремонта и очистки его с внутренней и наружной сторон. До начала монтажа необходимо: Проверить наличие комплекта технической и товаросопроводительной документации; Комплектность поставки в соответствии с технической и товаросопроводительной документацией; Проверить общее состояние ресивера на отсутствие повреждений, забоин, вмятин, деформаций, возникших при транспортировании и (или) хранении. Монтаж ресивера предусматривает: Установку и выверку ресивера на специальном фундаменте; Монтаж трубопроводов; Установку необходимой арматуры, контрольно-измерительных и предохранительных устройств; Пуско-наладочные работы. Присоединить воздушную магистраль к ресиверу, исключив возможность возникновения дополнительных напряжений от веса ее и температурных удлинений. Ресивер должен быть заземлен в соответствии с требованиями ПУЭ. При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200 °С, произведение значений рабочего давления (МПа) и вместимости (м³) не превышает 1,0 (п.215 ФНП). Техническое обслуживание ресивера При эксплуатации ресивера согласно утвержденному в эксплуатирующей организации графику в зависимости от режима работы необходимо организовывать периодическое диагностирование технического состояния ресивера с целью определения возможности его безопасной эксплуатации. Техническое диагностирование в процессе эксплуатации проводят: После ремонтно-восстановительных работ с применением сварки; При выявлении случаев нарушения установленного регламента эксплуатации (повышения рабочего давления, расширения рабочих температур); При утрате паспорта сосуда; Наступления сроков, установленных по результатам предыдущих технических диагностирований. Стандартная схема пневмосистемы на предприятии включает установку воздушного ресивера, магистрального фильтра, осушителя воздуха, редуктора давления.
Характеристики
Основные | |
---|---|
Страна производитель | Россия |
Пользовательские характеристики | |
Вход/выход, дюйм | 1 |
Габариты, см | 197 х 65 х 85 |
Давление, атм | 10 |
Марка стали | Ст3пс |
Масса, кг. | 135 |
Наружное покрытие (полиэфирная порошковая краска) | RAL 5010 |
Объем, л | 500 |
Срок службы, лет | 10 |
Толщина стенки обечайки / днища, мм | 4 / 5 |
Условия эксплуатации, °C | От -20 до + 100 |
исполнение | Горизонтальный |
Информация для заказа
- Цена: 226 822 ₸
