Листогибочный пресс METAL MASTER HPJ 2580M c ЧПУ E22

 Статус товара: под заказ со склада в России
 Склад наличия: Москва
 Срок поставки: от 7 до 14 дней в зависимости от города отправки

 Запросите у менеджера точный расчет сроков и стоимости доставки из ближайшего к вам склада.

Описание товара:

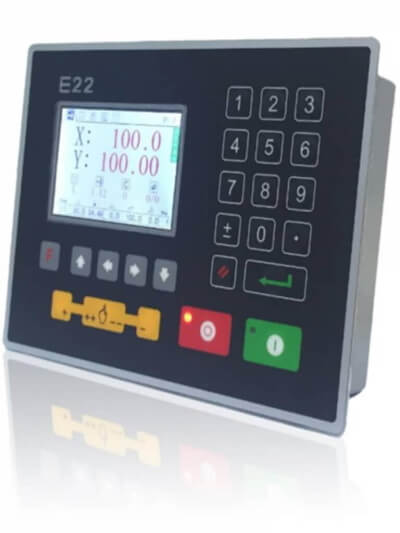

Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.

Система ЧПУ E22 имеет:

• Программирование угла гиба в градусах;
• Управление осями с точностью 0,1 мм;
• Библиотека инструментальной оснастки;
• Память 30 программ: в каждой программе до 15 рабочих шагов;
• Возможность корректировки угла гибки;
• Работа в метрической и дюймовой системах.
• Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

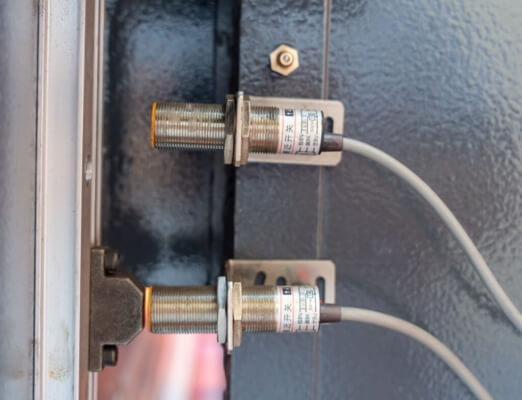

Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

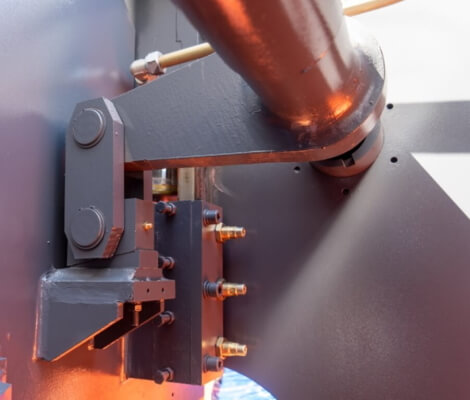

Синхронизация работы цилиндров через торсионный вал.

Станок оснащен сегментным верхним инструментом.

Размеры сегментов: 100 мм, 20 мм, 165 мм, 10 мм, 15 мм, 40 мм, 50 мм, 100 мм, и остальные сегменты по 500 мм ( кол-во 500 мм сегментов зависит от рабочей длинны пресса).

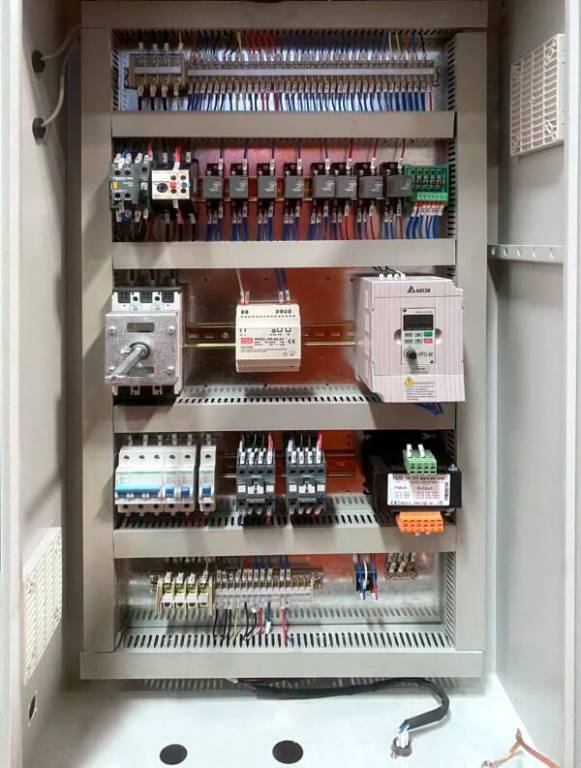

Электро-шкаф

Служит для размещения электрооборудования станка. В станках серии HPJ-M используется электрооборудование компаний Schneider Electric.

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица.

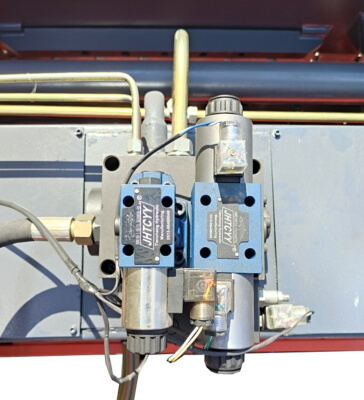

Гидравлическая система расположена на верхней части станка

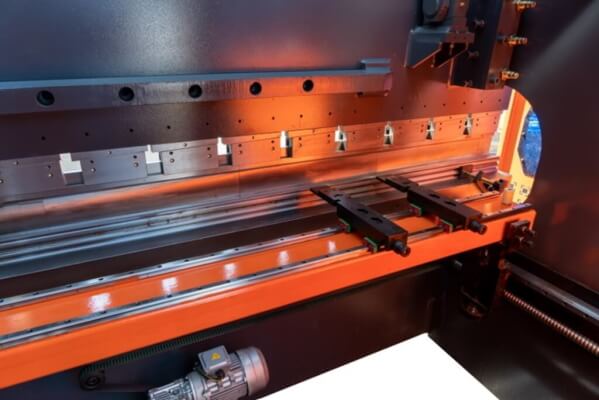

Задний упор с линейными направляющими.

Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

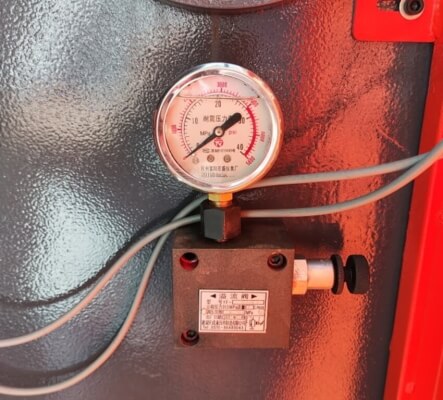

Манометр и регулятор усилия пресса

Позволяет точно настраивать пресс на работу с необходимой толщиной листа.

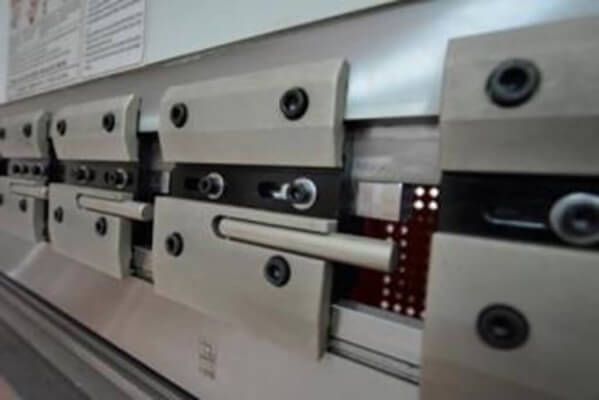

Быстросъёмный инструмент

Быстросъемный инструмент в разы ускоряет процесс смены инструмента.

Дополнительные опции:

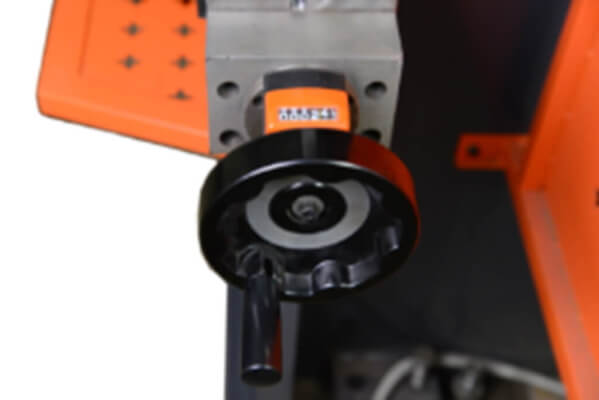

Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.

Листогибочные прессы серии HPJ-М имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен двухосевым ЧПУ E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.

1 - 100 мм
2 - 120 мм
3 - 85 мм
4 - 85 мм
5 - 70 мм
6 - 390 мм
7 - 200 мм
8 - 354 мм

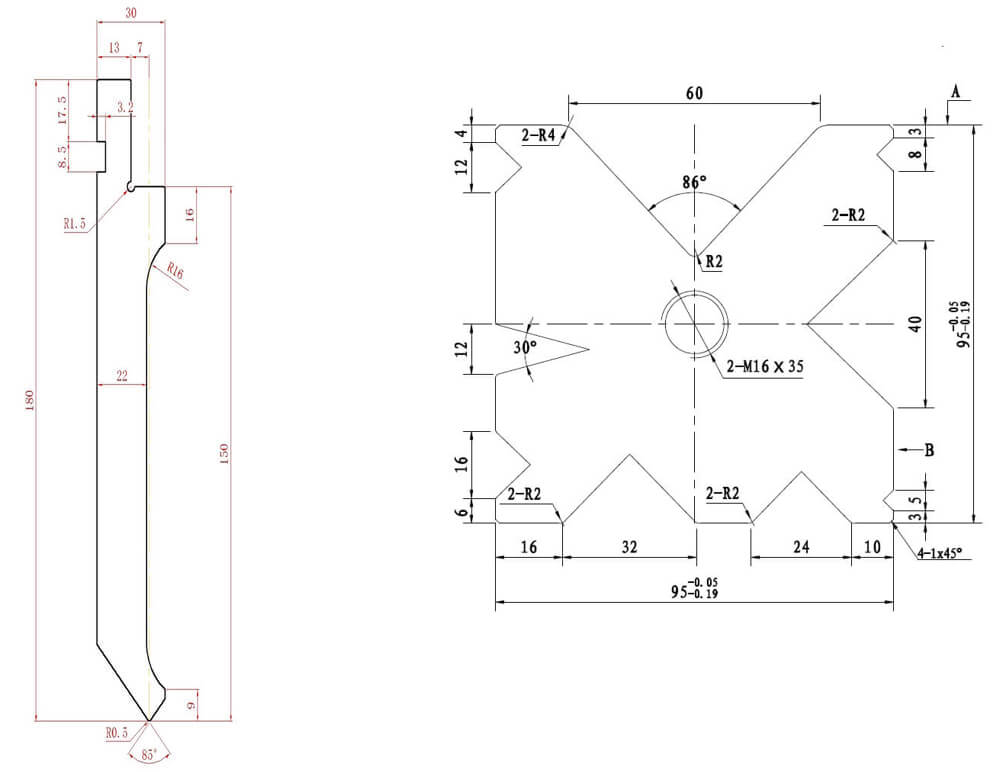

Верхний и нижний инструмент

Стандартная комплектация:

1. Двухосевая система ЧПУ E22;
2. Инструмент: Матрица 4-сторонняя/пуансон AMADA Promecam;
3. Боковое защитное ограждения;
4. Заднее защитное ограждение;
5. Электроавтоматика Schneider;
6. Зубчатый масляный насос;
7. Быстросъёмный инструмент

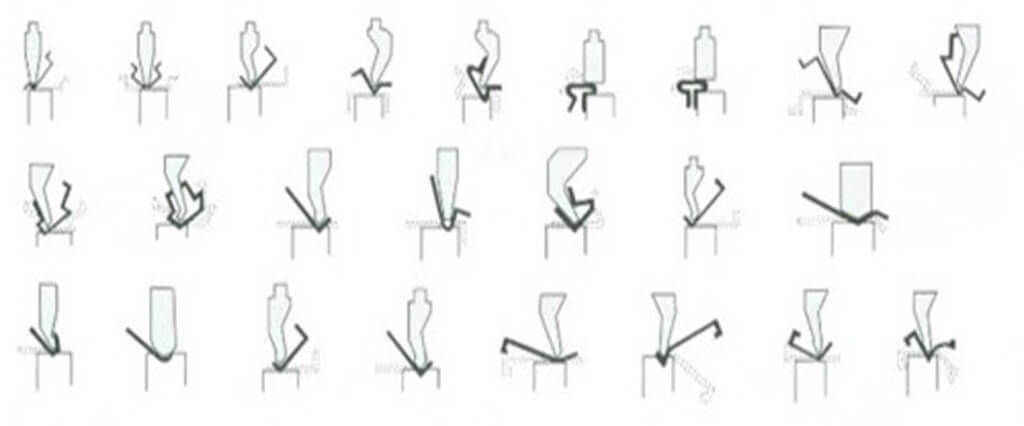

Профили, получаемые при использовании листогиба:

ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА METALMASTER HPJ

• Оптимальное сочетание цены и качества
  Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
• Широкий спектр функциональных характеристик
  Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
• Высокая производительность
  Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
• Надежность и износостойкость конструкции
  Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения.
• Точность и простота настройки на работу с необходимой толщиной листа
  Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
• Простота в использовании
  На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
  Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
• Безопасность
  Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
