Оптоволоконный лазер METAL MASTER MLF-3015R 1500W
- В наличии
- Коды:82651
15 628 210 ₸
Статус товара: под заказ со склада в России
Склад наличия: Москва
Срок поставки: от 7 до 14 дней в зависимости от города отправки
Запросите у менеджера точный расчет сроков и стоимости доставки из ближайшего к вам склада.
Описание товара:
Преимущества изделия
Профессиональная лазерная оптическая система и импортные линзы обеспечивают длительную стабильность и надежность эксплуатации.
Эффективная и стабильная система программирования и управления проста в освое-нии и использовании, а также совместима с различными форматами CAD-чертежей. Интеллектуальная разметка для резания, способствует экономии затрат. Автоматический путь резания и согласованная система позволяют экономить время обработки.
Низкий уровень энергопотребления и стоимость использования. Высокая стабильность работы оборудования, простое и удобное техническое обслуживание, низкие экс-плуатационные расходы. Отсутствует необходимость в использовании прессформ. Универсальный станок, который позволяет обрабатывать различные фасонные заготовки.
Высокоэффективное и качественное резание без шума. Высокая скорость и произво-дительность – обрезка листа до 30 метров в минуту. Отличное качество режущей кромки, степень деформации незначительная – в результате получается плоская и привлекательная на вид форма. Импортный высокоточный серводвигатель, направляющая и немецкая оригинальная зубчатая рейка обеспечивают стабильность и надежность работы оборудования, а также эффективную и точную обработку.
2. Применяемые материалы и виды промышленного применения
Промышленное применение: резка металла, производство электрических выключа-телей, аэрокосмическое оборудование, зерновое оборудование, текстильное оборудова-ние, строительные машины, производство локомотивов, машины для сельского и лесного хозяйства, производство лифтов, специальные транспортные средства, производство бытовой техники, обработка инструментов, производство IT-оборудования, производство нефтяного оборудования, оборудование для предприятий пищевой промышленности, сварка алмазным инструментом, сварочные аппараты, обработка металлических поверхностей, реклама отделочных материалов, услуги лазерной внешней обработки и другие отрасли машиностроения и перерабатывающей промышленности.
Применяемые материалы: профессионально используются для резания разнообразных средних и тонких металлических пластин, высококачественная резка пластин из уг-леродистой стали 0,4−12 мм, а также резка пластин из нержавеющей стали, пластин из алюминиевого сплава, гальванизированных пластин, электролитических пластин, листов из кремнистой стали, титанового сплава и оцинкованных листов и т.д., а также материалов из металла.
Комплектация
| 2.1 | оптоволоконный лазер | Лазер 1500 Вт | 1 КОМПЛЕКТ |
Raycus: срок службы до 100000часов: |
|

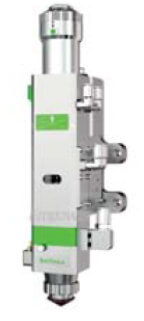

| 2.2 | оптоволоконный лазер | Лазерная головка | 1 КОМПЛЕКТ |
Raytools с автофокусом: автоматическая фокусная лазерная режущая головка |
|
| Конструкция станины | 1 КОМПЛЕКТ | Станина из сварных износостойких труб / пластин; стабильная и легкая. Компоненты станины станка прошли высокотемпературную термическую обработку при 1600°С в течение 24 часов в печи с охлаждением и прецизионную сваркой в углекислом газе, что обеспечивает долгосрочную стабильность и отсутствие деформации. |
|
||
| Зубчатое колесо с рейкой оси X\Y | 3 КОМПЛЕКТА | Немецкий бренд LEITESEN: импортная зубчатая рейка и шестерня, высокая точность и стабильность; |
|
||
| 2.3 | Узел станка | Шарико-винтовая пара оси Z | 1 КОМПЛЕКТ | Тайвань (TBI): импортный шариковый винт, высокая точность и стабильность; |
|
| Направляющая осей X/Y/Z | 4 КОМПЛЕКТА |
ТАЙВАНЬ (LEPIN): |
|
||
| Пневматические компоненты | Несколько | Японский бренд SMC: пневмокомпоненты |
|
||
| Электрические компоненты | Несколько | Schneider (Франция): электронные детали высокого качества, обеспечивают возможность предельно точного позиционирования с превосходным динамическим ускорением отклика и управление замкнутым контуром, а также обеспечивает бесперебойную, надежную и не требующую обслуживания работу подвижного механизма позиционирования. |
|
||
| Серводвигатель | 4 КОМПЛЕКТА |
Дельта-серводвигатель |
|
||
| Рабочий стол | 1 КОМПЛЕКТ |
Прочное основание, обработанное на токарном станке: Обработанные на токарном станке компоненты прошли высокотемпературную термическую обработку при 1600°С в течение 24 часов в печи с охлаждением и прецизионную сварку в углекислом газе, что обеспечивает долговременную стабильность и отсутствие деформаций. |
|
||
| Платформа лопасти | 1 КОМПЛЕКТ |
Платформа лопасти: 1.Высокоточный неподвижный рабочий стол с управлением через ЧПУ |
|
||
| Автоматическая система смазки | 1 КОМПЛЕКТ |
Автоматическая система смазки с цифровым управлением Используется для смазки рельс и шарико-винтовой пары, обеспечивает гладкость, выход масла можно регулировать по необходимости. |
|
||
| Редуктор | 3 КОМПЛЕКТА | Французский бренд Motoli: устанавливается на оси X/Y, может защитить трансмиссию шарико-винтовой пары и поддержать бесперебойную работу станка. |
|
||
| Чиллер | 1 КОМПЛЕКТ |
HK-1500w; охлаждающий прибор лазера: |
|
||
| 2.4 | ЧПУ и программное обеспечение | Система станочной лазерной резки | 1 КОМПЛЕКТ |
Cypcut |
|
Расходные материалы
| № | Тип: |
| 1 | Защитные линзы |
| 2 | Зеркало фокусировки |
| 3 | Керамический корпус |
| 4 | Сопло |
| 5 | Ящик для инструментов |
Параметры процесса резания и анализ затрат на потребление
| Примечание 1: внутренний диаметр для лазера с оптоволоконным выходом на 500~1500Вт в данных резания составляет 50 микрон; внутренний диаметр для оптоволоконного выхода на 2000~4000 Вт составляет 100 микрон; | |||||||||||||
| Примечание 2: в данных резания используется режущая головка Jiaqiang, фокусное расстояние коллимационной/фокусирующей линзы: 100 мм / 125 мм; | |||||||||||||
| Примечание 3: из-за различий в конфигурации оборудования и процессе резания (станок, водяное охлаждение, окружающая среда, режущая насадка и давление газа), принятой различными клиентами, указанные данные используются только для справки; | |||||||||||||
| Материал: | Толщина (мм) | Типы газа | 500 Вт | 800 Вт | 1000 Вт | 1300 Вт | 1500 Вт | 2000 Вт | 2500 Вт | 3000 Вт | 4000 Вт | 6000 Вт | |
| ско- рость (м/мин) |
ско- рост (м/мин) |
ско- рость (м/мин) |
ско- рость (м/мин) |
ско- рость (м/мин) |
ско- рость (м/мин) |
ско- рость (м/мин) |
ско- рость (м/мин) |
ско- рость (м/мин) |
ско- рость (м/мин) |
||||
| Нержавеющая сталь | 1 |
N2 |
10~12 | 16~20 | 20~24 | 26~30 | 28~32 | 38 | 30 | 50 | 42~43 | 70~75 | |
| 2 |
N2 |
2 | 4,5 | 5,4 | 6 | 7,5 | 12 | 10 | 13 | 19~20 | 25~30 | ||
| 3 |
N2 |
0,7 | 1,7 | 2.2 | 3,5 | 4 | 7 | 6 | 8 | 11~12 | 12~15 | ||
| 4 |
N2 |
1,2 | 1,8 | 2 | 4 | 4 | 5 | 6,5~7,5 | 7,5~9 | ||||
| 5 |
N2 |
0,9 | 1,1 | 2 | 2,5 | 2,5 | 4~5 | 6~7,5 | |||||
| 6 |
N2 |
0,6 | 0,8 | 1,5 | 1,5 | 1,5 | 2~3 | 5~6,5 | |||||
| 8 |
N2 |
0,8 | 0,7 | 1 | 1,5~2 | 3,5~4,5 | |||||||
| 10 |
N2 |
0,5 | 0,5 | 0,8 | 1 | 2.1 | |||||||
| 12 | 0,5 | 0,8 | 1,1 | ||||||||||
| 14 | 0,9 | ||||||||||||
| Углеродистая сталь | 1 | воздух | 8~9 | 7~10 | 9~12 | 23~26 | 27~30 | 27~30 | 30 | 50 | 43 | 70~75 | |
| 2 | воздух | 4~5 | 5~6 | 6~8 | 7~9 | 8~10 | 10~12 | 12 | 13 | 20 | 25~30 | ||
| 3 |
O2 |
2 | 2,3 | 3 | 3 | 3 | 3 | 4 | 4,5 | 4,5 | 4,5 | ||
| 4 |
O2 |
1,5 | 1,8 | 2 | 2,5 | 2,5 | 3,1 | 3,3 | 3,5 | 3,8 | 3,8 | ||
| 5 |
O2 |
1,2 | 1,5 | 1,6 | 2 | 2 | 2,5~3 | 2,5 | 3 | 3,5 | 3,7 | ||
| 6 |
O2 |
0,9 | 1,3 | 1,4 | 1,6 | 1,8 | 2.2 | 2,3 | 2,5 | 2,8 | 3,3 | ||
| 8 |
O2 |
1 | 1,1 | 1,2 | 1,3 | 1,5 | 1,5 | 2 | 2,3 | 2,8 | |||
| 10 |
O2 |
0,6 | 0,9 | 1 | 1,1 | 1 | 1,2 | 1,4 | 1,8 | 2,1 | |||
| 12 |
O2 |
0,7 | 0,9 | 0,9 | 0,8 | 1 | 1,1 | 1,5 | 1,6 | ||||
| 14 |
O2 |
0,6 | 0,6 | 0,7 | 0,8 | 0,9 | 1 | 0,95 | |||||
| 16 |
O2 |
0,5 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 0,85 | |||||
| 18 |
O2 |
0,5 | 0,6 | 0,7 | 0,8 | 0,75 | |||||||
| 20 |
O2 |
0,4 | 0,5 | 0,6 | 0,7 | 0,65 | |||||||
| 22 |
O2 |
0,4 | 0,5 | 0,5 | 0,5 | ||||||||
| Алюминий | 1 | воздух | 7~8 | 10 | 12~13 | 14 | 15 | 17~18 | 29 | 45 | 35~37 | 70~75 | |
| 2 | воздух | 1,5~2 | 3 | 4~4,5 | 5 | 6 | 7,5 | 8,5 | 11 | 15 | 25~30 | ||
| 3 | воздух | 0,8 | 1~1,5 | 2 | 3 | 5 | 5 | 7 | 8~9 | 15 | |||
| 4 | воздух | 0,5 | 0,8~1 | 2 | 3 | 4 | 6 | 10 | |||||
| 5 | воздух | 1 | 1,5 | 3 | 8 | ||||||||
| 6 | воздух | 0,6 | 1 | 2 | 5,5 | ||||||||
| 8 | воздух | 0,5 | 1 | 2,5 | |||||||||
| 10 | воздух | 0,5 | 1,3 | ||||||||||
| 12 | воздух | 0,9 | |||||||||||
| Латунь | 1 | воздух | 5 | 8 | 10 | 11 | 12 | 15 | 24 | 40 | 30~33 | 65~70 | |
| 2 | воздух | 1 | 2 | 3 | 4 | 5 | 6 | 7,5 | 10 | 13 | 20~25 | ||
| 3 | воздух | 0,5 | 1,5 | 2 | 3 | 4 | 4 | 7 | 5 | ||||
| 4 | воздух | 0,5 | 0,5 | 1,5 | 2 | 3 | 5 | 4 | |||||
| 5 | воздух | 0,5 | 1 | 1,5 | 2 | 3 | |||||||
| 6 | воздух | 0,5 | 0,8 | 1,5 | 2 | ||||||||
| 8 | воздух | 0,8 | 1,2 | ||||||||||
| 10 | воздух | 0,5 | |||||||||||
Требования к рабочей среде
- Температура окружающей среды должна быть в пределах 15–30 градусов Цельсия.
- Требования к влажности 40–80 %, отсутствие конденсации.
- Требования к электроснабжению: 380 В; 50 Гц/60 А
- Колебания сети электроснабжения: 5 %, провод заземления сети соответствует международным требованиям. В зонах с амплитудой напряжения 5 % и более следует устанавливать автоматический регулятор напряжения и устройство стабилизации тока.
- Сопротивление заземления питания: ≤ 4 Ом.
- Вблизи монтажного оборудования не должно быть сильных электромагнитных помех. Избегайте радиопередатчиков или ретрансляционных станций вокруг места установки.
- Амплитуда заземления: менее 50 мкм; виброускорение: менее 0,05 г. Избегайте большого количества станков, таких как штамповочное оборудование, в непосредственной близости.
- Давление воздуха: 86−106 кПа.
- Требования к пространству для размещения оборудования – гарантированно должно быть свободно от дыма и пыли, избегайте пыльных рабочих условий, таких как полировка и шлифовка металла.
- Необходимо установить антистатический пол и подсоединить экранированный кабель.
Неукоснительно требуется следить за качеством рабочей охлаждающей циркулирующей воды, при этом необходимо использовать чистую воду, деионизированную воду или дистиллированную воду.
| Основные атрибуты | |
|---|---|
| Производитель | МеталлМастер |
| Страна производитель | Китай |
| Пользовательские характеристики | |
| Длина волны лазера | 1060−1080 нм |
| Максимальная скорость холостого хода | 100 м/мин |
| Максимальные размеры листа | 3000 х 1500 мм |
| Мощность оборудования | 26 кВт |
| Номинальная выходная мощность | 1500 Вт |
| Номинальная мощность | 380 В, 50 Гц |
| Общий уровень защиты мощности | IP 54 |
| Перемещение по оси X | 1500 мм |
| Перемещение по оси Y | 3000 мм |
| Перемещение по оси Z | 220 мм |
| Пиковое ускорение | 1G |
| Повторяемость | +-0,02 мм/м |
| Рабочая среда лазера | волокно |
| Тип лазера | оптоволоконный лазер |
| Точность позиционирования | 0,03 мм/м |
- Бағасы: 15 628 210 ₸
