Универсальный фрезерный станок PROMA FHV-50PD с цифровым измерением

 Статус товара: под заказ со склада в России
 Склад наличия: Москва
 Срок поставки: от 7 до 14 дней в зависимости от города отправки

 Запросите у менеджера точный расчет сроков и стоимости доставки из ближайшего к вам склада.

Описание товара:

Универсальный фрезерный станок FHV-50PD предназначен для обработки деталей или корпусов из различных материалов в условиях среднесерийного и мелкосерийного производства, а так же в ремонтных цехах и мастерских.

В данной модели установлено рабочее освещение, устройство цифрового измерения по двум осям, автоматическая подача стола по двум направлениям, предусмотрена тонкая подача шпинделя, регулировка глубины сверления и система охлаждения СОЖ.

На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции обработки осевым режущим инструментом.

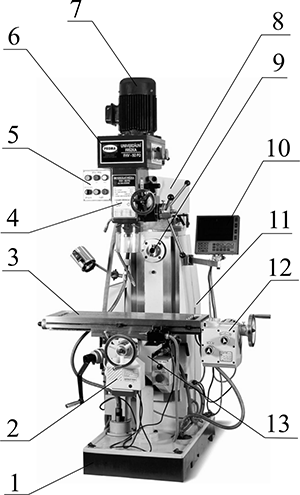

Основные узлы и детали оборудования

1. Основание.
2. Частотный преобразователь поперечной подачи стола.
3. Шпиндельная головка.
4. Стол.
5. Пульт управления.
6. Коробка скоростей вертикального шпинделя.
7. Электродвигатель привода вертикального шпинделя.
8. Хобот.
9. Горизонтальный шпиндель.
10. Пульт управления считывающих устройств*.
11. Станина.
12. Коробка продольной подачи стола.
13. Консоль.

Фрезерный станок FHV-50PD (FHV-50P) состоит из следующих основных узлов: станина 11, хобот 8, шпиндельная головка 3, электродвигатель привода вертикального шпинделя 7, коробка скоростей вертикального шпинделя 6, стол 3, основание 1 и консоль 13.

Базой станка является станина 11, жестко закрепленная к основанию 1. По вертикальным направляющим станины движется консоль 13 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении механизм стол-салазки (подача по оси Y), а по направляющим салазок в продольном направлении – стол 4 (подача по оси X). Спереди консоли смонтирован частотный преобразователь поперечной подачи стола (имеется только на станке FHV-50PD). На правом торце стола смонтирована коробка продольной подачи стола 12. На станине установлен хобот 8, который вращается на 3600 вокруг своей оси по горизонтали и перемещается вперед-назад. Фрезерная головка состоящая из шпиндельной головки 3 вертикального шпинделя, коробки скоростей 6 и электродвигателя 7 закреплена на переднем торце хобота 2. Фрезерная головка наклоняется вправо- влево ± 60°. В шпиндельной головке 3 смонтирован шпиндельный узел, а шпиндель в пиноле на шарикоподшипниках. Ручная подача шпинделя осуществляется вращением вала-шестерни и перемещением пиноли. Шпиндель оснащён конусом Мк IV, в который можно вставить сверлильный патрон на оправке или инструмент с конусом Мк IV. Главное движение шпиндель получает от электродвигателя 7 через коробку скоростей 6. Горизонтальный шпиндель 9 смонтирован в станине на шарикоподшипниках. Главное движение шпиндель получает от отдельного электродвигателя установленного внизу станины через ремённую передачу.

Фрезерный станок FHV-50PD оснащён линейками цифрового отчёта перемещения стола по осям X, Y и пульт управления считывающих устройств 10.

Дополнительная информация

Органы управления на фрезерной головке

1. Штурвал ручной тонкой подачи пиноли шпинделя.
2. Рукоятка ручного перемещения пиноли шпинделя.
3. Рукоятка включения ручной тонкой подачи пиноли шпинделя (Болт закручен – пиноль перемещается при помощи штурвала 1. Болт ослаблен – пиноль перемещается рукоятками 3).
4. Рукоятка зажима пиноли.

Комплектация:

• Оправка для патрона MK 4 В18 - 1 шт.
• Патрон сверлильный 1-16 В18 - 1 шт.
• Штурвал подачи стола - 2 шт.
• Штурвал тонкой подачи шпинделя - 1 шт.
• Рукоятка консоли - 1 шт.
• Ручки для перемещения пиноли шпинделя - 3 шт.
• Ручка для штурвала тонкой подачи шпинделя - 1 шт.
• Штанга М14х420 и М14х290 для крепления инструмента - 2 шт.
• Оправка горизонтального шпинделя L 395 Ø 22 и 27 мм - 2 шт.
• Защитный экран - 1 шт.

Инструмент:

• Ключ сверлильного патрона - 1 шт.
• Ключ торцевой шестигранный 5 мм - 1 шт.
• Ключ рожковый 21 x 24 - 1 шт.
• Клин для снятия инструмента - 1 шт.
• Патрон цанговый с цангами 4,5,6,8,10,12,16 мм - Комплект
• Инструкция по эксплуатации
