Ленточнопильный станок с гидроразгрузкой Stalex BS-170G

 Статус товара: под заказ со склада в России
 Склад наличия: Москва
 Срок поставки: от 7 до 14 дней в зависимости от города отправки

 Запросите у менеджера точный расчет сроков и стоимости доставки из ближайшего к вам склада.

Описание товара:

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-170G позволяет делать распилы заготовок диаметром до 170 мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Процесс пиления:

• Точность движения ленты обеспечивается за счет роликовых подшипников;
• Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин);
• Регулировка угла поворота вдоль шкалы;
• Регулируемая подача СОЖ в зону резания;
• Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков).

Основные элементы cтанка Stalex BS-170G:

• Литая чугунная рама гарантирует жесткость станка и гасит вибрации;
• Опускание рамы осуществляется под собственным весом;
• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером;
• Плавная регулировка скорости опускания рамы (подвод и рабочий ход);
• Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком);
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы.

Стандартная комплектация для Stalex BS-170G:

• Поворотный стол с возможность поворота 0°…+45°…+60º;
• Подвижная направляющая с роликовыми подшипниками натяжения полотна;
• Перепускной клапан плавная регулировка опускания пильной рамы;
• Тиски с ручным зажимом, и рычагом быстрой доводки;
• Скорость вращения пилы, фиксированная 36, 72 м/мин;
• Ручное натяжение ленты;
• Мерный упор 500 мм;
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ;
• Пила ленточная квалитет М42.

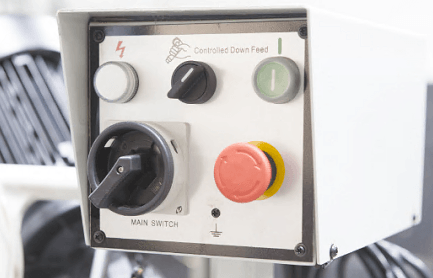

Панель управления

- Индикатор включения станка;
- Переключатель режима работы (автоматическое и с контролем подачи вниз);
- Кнопка включения станка;
- Переключатель скорости резания и выключения станка;
- Общая кнопка стоп.

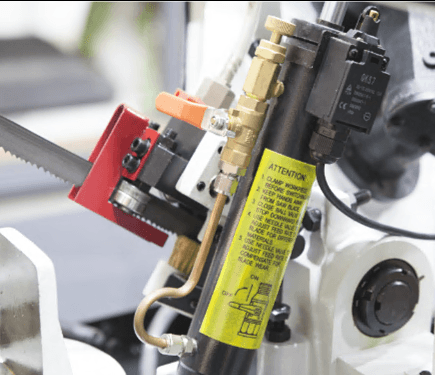

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.

• Датчик выключения станка в нижнем положении рамы.
• Неподвижная направляющая с роликовыми подшипниками натяжения полотна.
• Механическая щётка для очистки полотна.

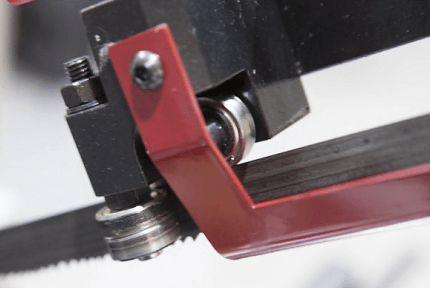

Подвижная направляющая с роликовыми подшипниками натяжения полотна.

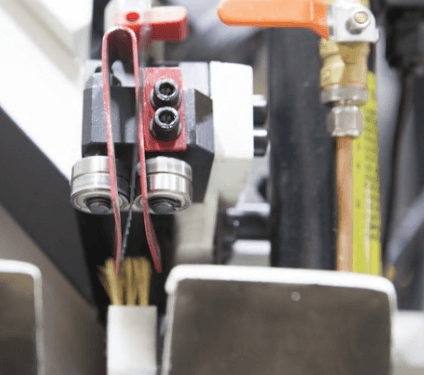

Неподвижная направляющая с роликовыми подшипниками натяжения полотна.

Механическая щётка для очистки полотна.

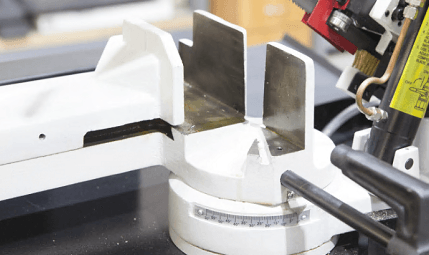

Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале.

Мерный упор 500 мм.

Механическая щётка для очистки полотна.

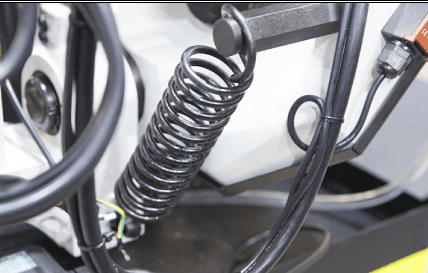

Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки).

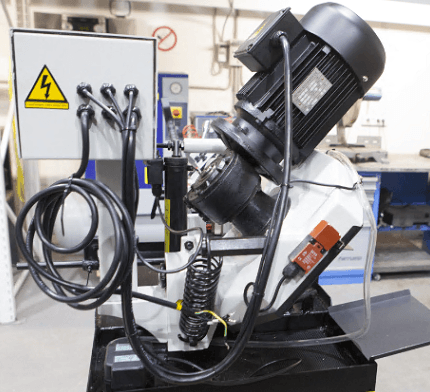

Зубчатый привод.

Датчик отключения станка при снятом кожухе рамы.

Помпа СОЖ.

Тиски с ручным зажимом, и рычагом быстрой доводки.

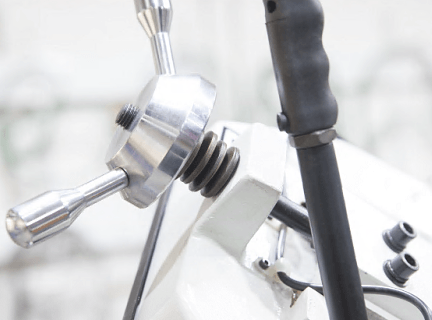

Маховик ручного натяжения ленты.

Мерный упор 500 мм.

Маховик ручного натяжения ленты.

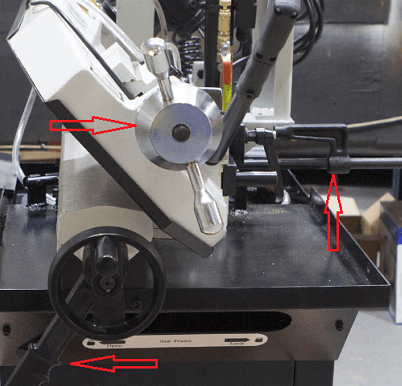

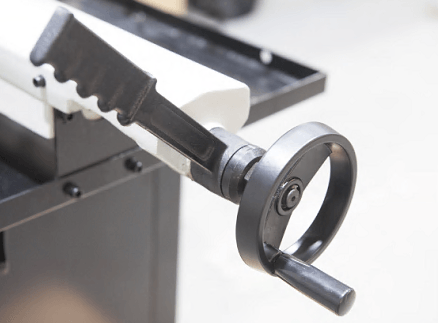

Маховик тисков и рычаг быстрой доводки.

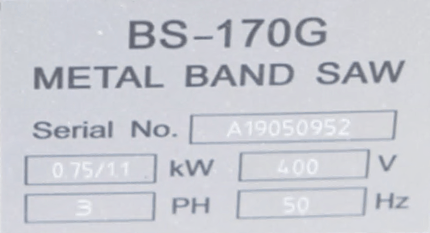

Шильдик станка.

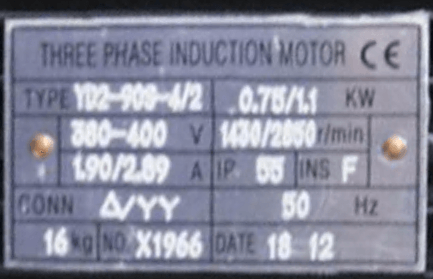

Шильдик мотора.

В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, четыре шестигранника.
