Полуавтоматический ленточнопильный станок Stalex BS-5030

eck-square" style="color:#28a745;font-size:16px"> Статус товара: под заказ со склада в России
 Склад наличия: Москва
 Срок поставки: от 7 до 14 дней в зависимости от города отправки

 Запросите у менеджера точный расчет сроков и стоимости доставки из ближайшего к вам склада.

Описание товара:

Модель Stalex BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500 x 300 мм под углом 90°.

Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.

Основные элементы

• Угол пиления заготовок 90°;
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически;
• Станок управляется трёхфазным двигателем;
• Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена;
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
• Термозащита электродвигателя;
• Система смазки и охлаждения полотна;
• Тиски гидравлические с возможностью быстрого зажима заготовок;
• Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна;
• Сенсорный дисплей управления;
• Индикатор повреждения станка и полотна;
• 4 скорости вращения полотна;
• Подсветка зоны резания.

Ленточное полотно:

• Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин).

Процесс пиления:

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников;
<li>Регулируемая подача СОЖ в зону резания;
• На мониторе размещена функция счётчика реза (заготовок);
• Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком;
• Расстояние движения направляющих по салазкам – составляет 530 мм.

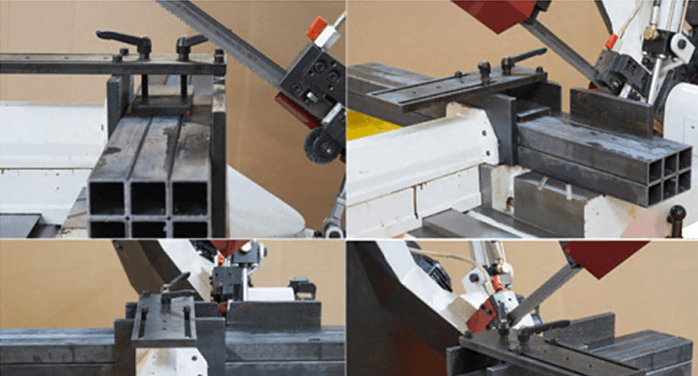

Дополнительный прижим для пакетной резки для BS-5030

Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.

Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно.

Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.

Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.

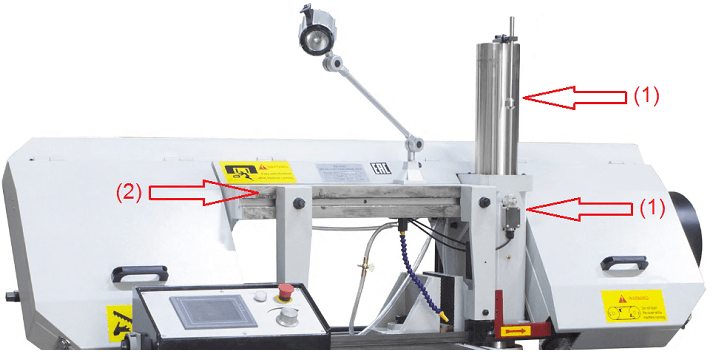

На мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком (1).

Расстояние движения направляющих по салазкам – составляет 530 мм (2).

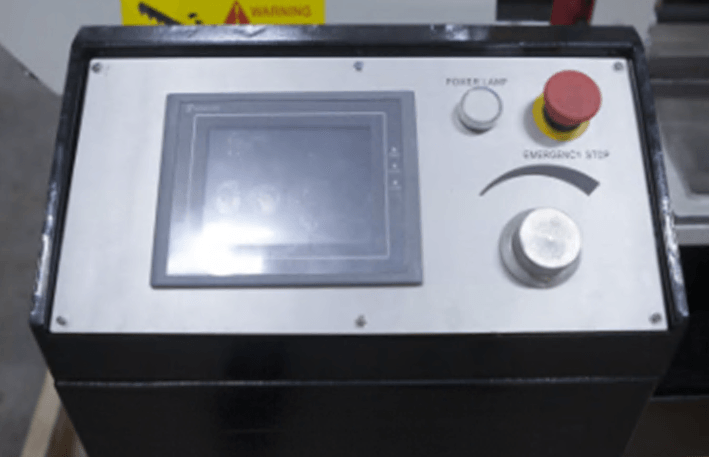

На основной панели расположены:

• цветной сенсорный дисплей (с помощью которого можно задать программу и отслеживать процесс пиления);
• регулятор скорости опускания пилы;
• кнопка аварийного останова.

Пульт станка.

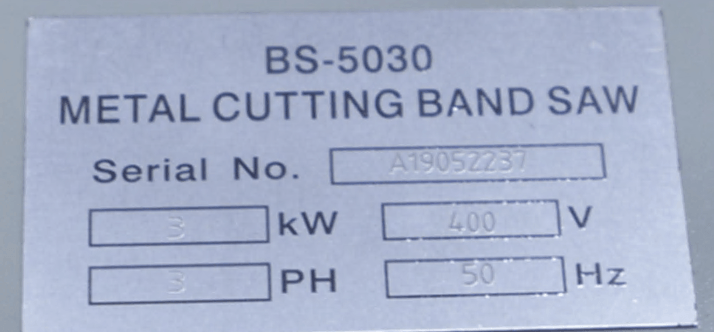

Шильдик станка.

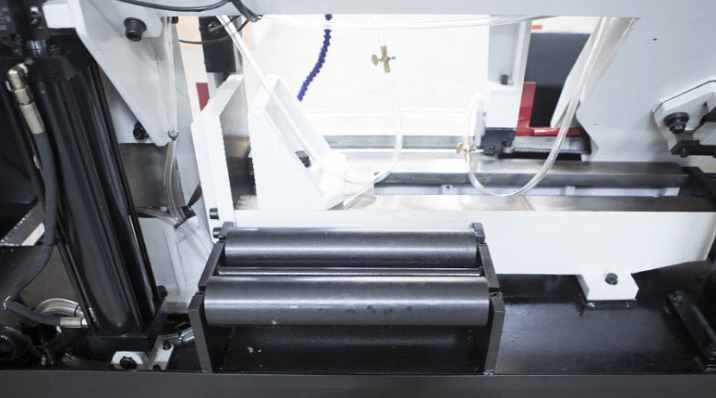

Два вспомогательных подающих ролика.

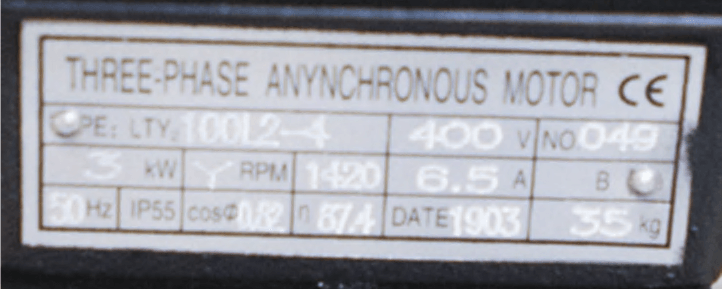

Шильдик мотора.

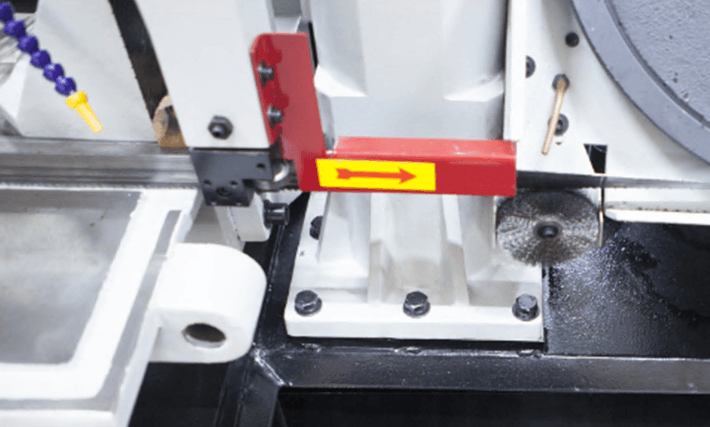

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. Механическая дисковая щётка очищающая полотно от стружки (щётка приводится в движение от вращения полотна).

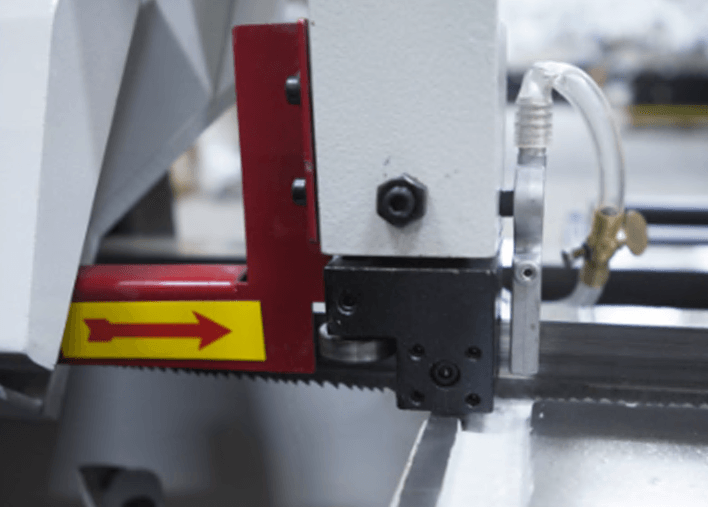

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.

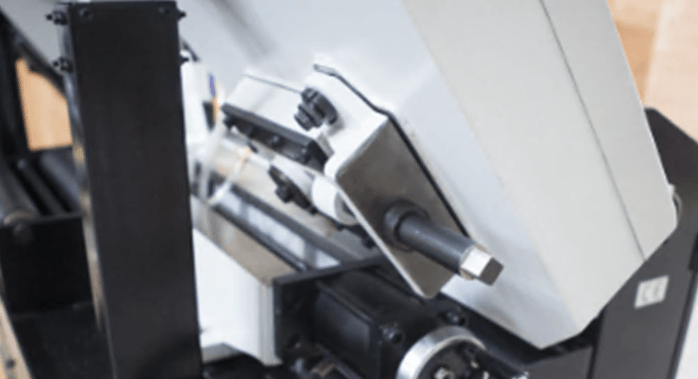

Механическое натяжение.

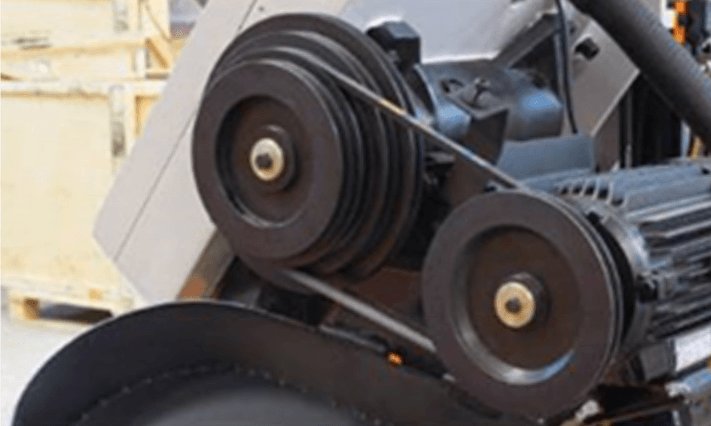

Клиноременной привод.

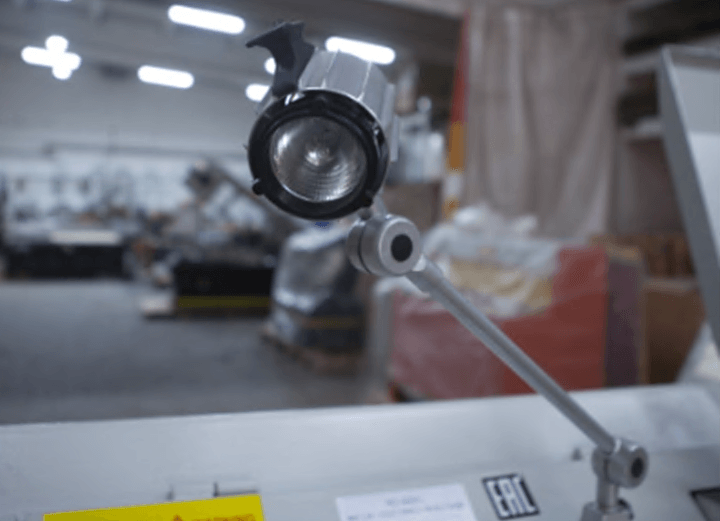

Лампа освещения зоны резания.

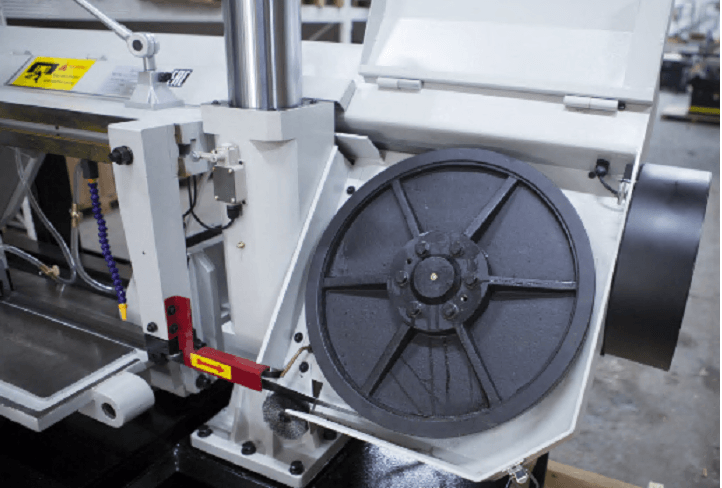

Шкив станка и предохранительный датчик при поднятой крышке рамы.

Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.

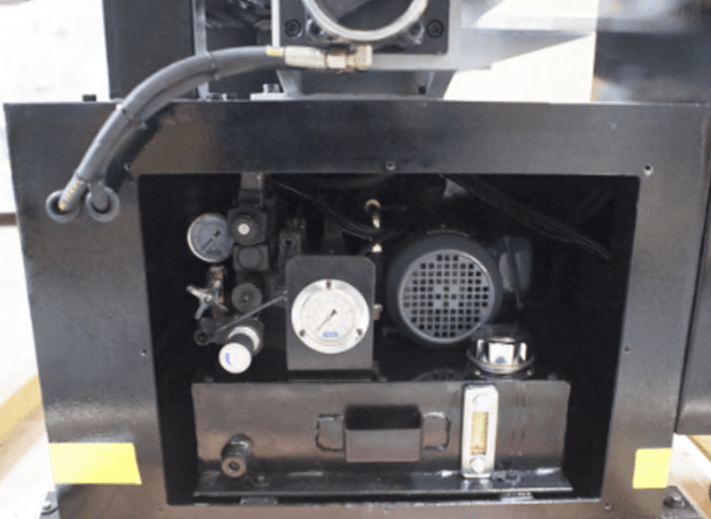

Гидростанция.

Объём гидравлического бака - 25 л.

Заливать 2/3 по уровню масла (используется гидравлическое масло стандартного качества (веретёнка)).
