Делительная головка полууниверсальная Metal Master ПДГ 125М

 Статус товара: под заказ со склада в России
 Склад наличия: Москва
 Срок поставки: от 7 до 14 дней в зависимости от города отправки

 Запросите у менеджера точный расчет сроков и стоимости доставки из ближайшего к вам склада.

Описание товара:

Головки подходят для фрезерования, шлифования и сверления. Ступенчатый делительный диск с 24 насечками обеспечивает прямое деление на 2, 3, 4, 6, 8, 12 и 24. Посредством косвенной индексации (передаточное число червячной передачи 1:40) могут выполняться деления до 50 и многие из них могут выполнять деление свыше 50 (см. таблицу индексации). Деления вне диапазона косвенной индексации обеспечиваются с помощью дифференциальной системы, которая выполняет деления до 1000.

Конструкция: насадки сочетают в себе жесткость и точность. Индексирующий шпиндель работает в прецизионных конических роликовых подшипниках практически без люфта. В отличие от традиционных конструкций, плоская индексирующая пластина устанавливается на конический передний индексирующий шпиндель. Делительная головка и индексирующий шпиндель могут поворачиваться с горизонтального в вертикальное положение. Индексирующий шпиндель, червячный индексирующий штифт, а также центры и непрямой индексирующий штифт закаляются и шлифуются.

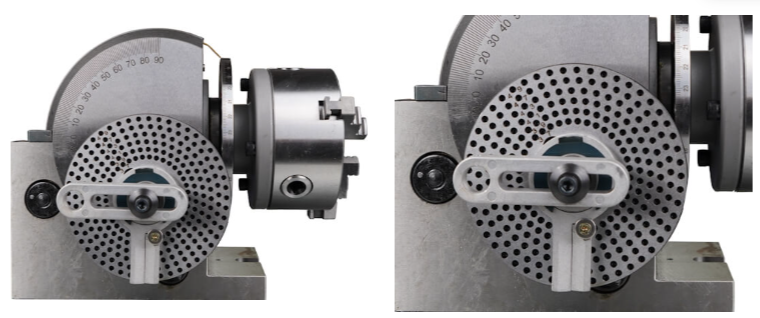

Массивный корпус делительной головки может                  С левой стороны делительной головки расположен
поворачиваться на угол от -10° до 90°.                                    механизм с делительным диском с сектором и
                                                                                                             рукояткой.

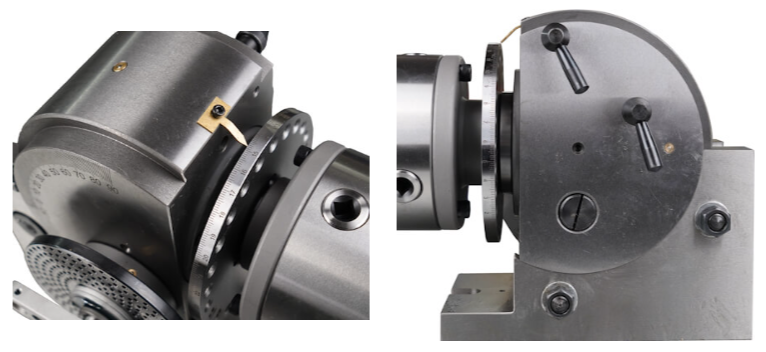

На передней части корпуса расположено                                  С правой стороны корпуса расположен зажимной винт шпинделя,
устройство для деления с градусной шкалой на 360°.             а также винт-защелка, с помощью которой штифт входит
                                                                                                                 в отверстие устройства делительного диска.

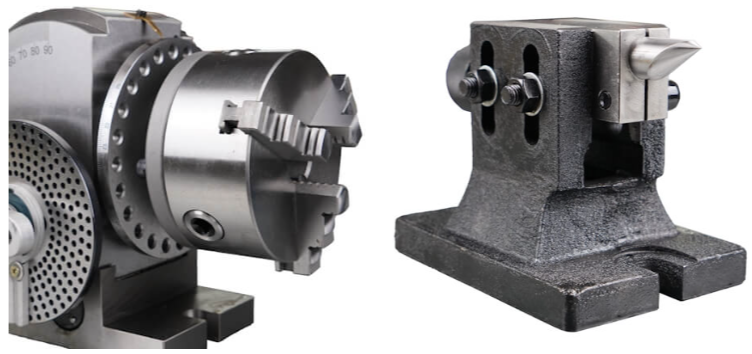

Делительная головка оснащена 3-кулачковым патроном                         В стандартную комплектацию включена задняя
диаметром 125 мм с обратными кулачками в комплекте.                         бабка с возможностью регулировки по высоте.

В стандартную комплектацию входят 3 делительных диска, неподвижный упор, обратные кулачки, 3-кулачковый патрон Ø125 мм, задняя бабка.
