Оптоволоконный лазерный станок MetalTec TE-62 (3000W)

 Статус товара: под заказ со склада в России
 Склад наличия: Москва
 Срок поставки: от 7 до 14 дней в зависимости от города отправки

 Запросите у менеджера точный расчет сроков и стоимости доставки из ближайшего к вам склада.

Описание товара:

Лазерный станок MetalTec ТE62 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Металлические трубы и профили любой формы.

СФЕРЫ ПРИМИНЕНИЯ С ТАНКОВ:

Металлообработка, строительство, машиностроение и т.д.

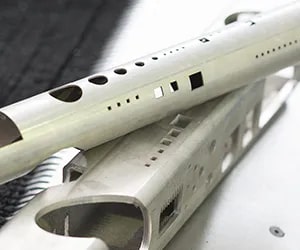

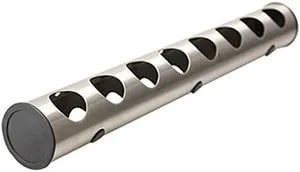

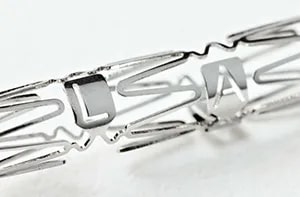

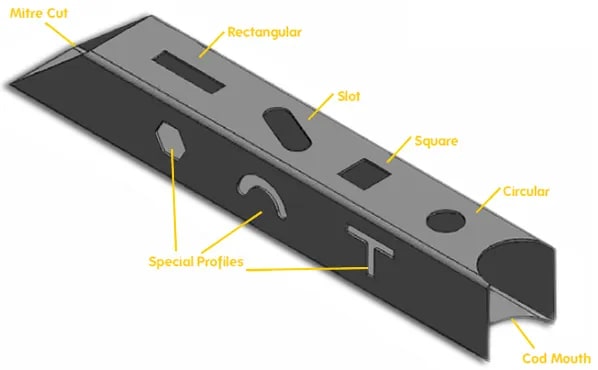

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:

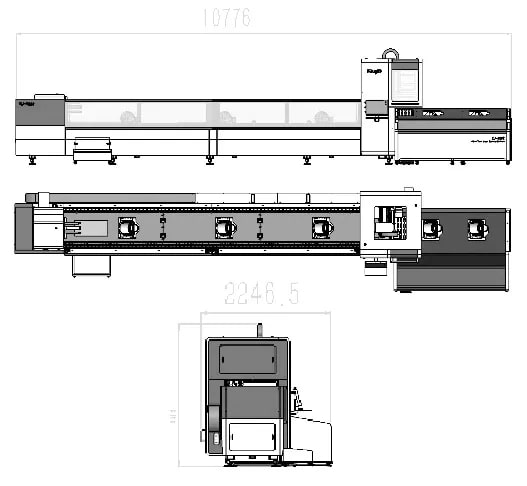

УСТАНОВОЧНЫЕ ГАБАРИТЫ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЦЕЛЬНОСВАРНАЯ СТАНИНА

При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ

Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы.

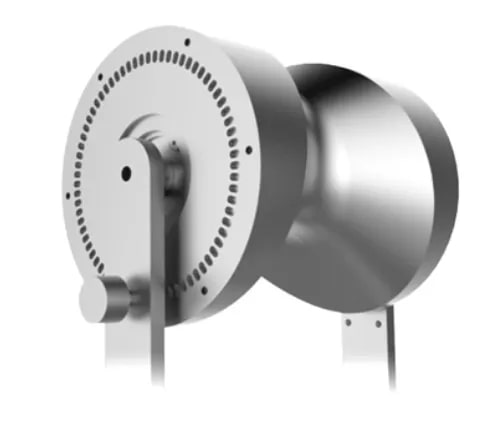

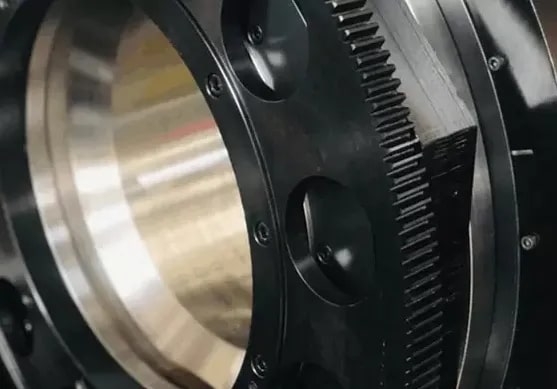

ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ

Обеспечивает расстановку охлаждающих точек по контуру детали для предотвращения перегрева обрабатываемой поверхности и облоя в зоне реза. Данная функция актуальна для раскроя металла на низких скоростях, углах и мелких элементах.

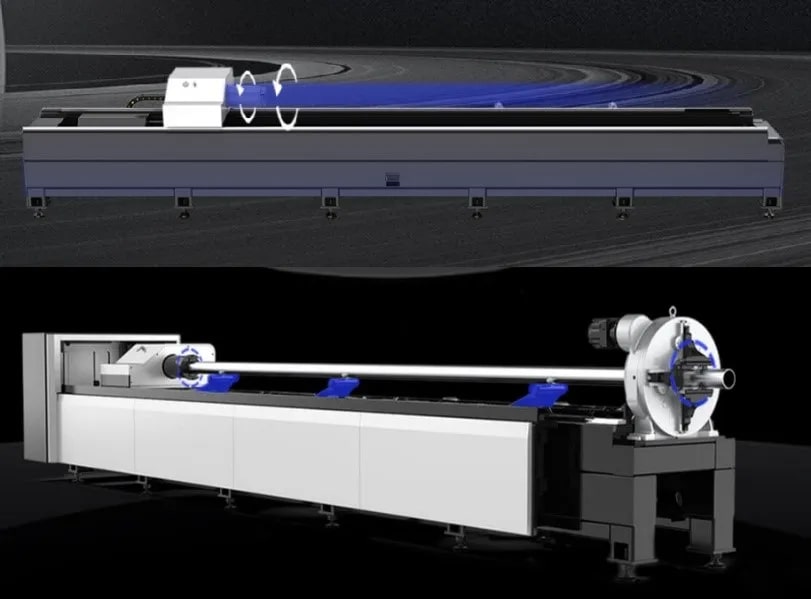

АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА

Интеллектуальная конструкция опор для труб, которые позволяет избавиться от проблемы прогиба при резке длинных труб.

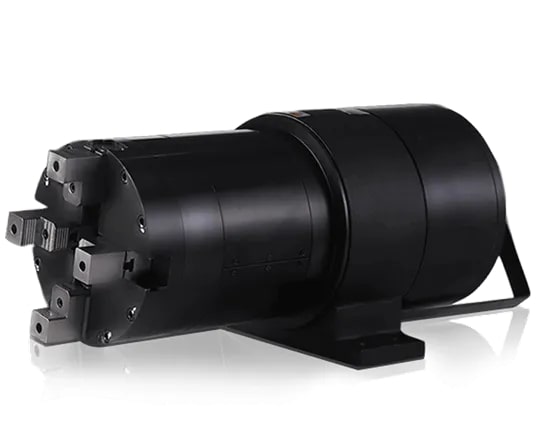

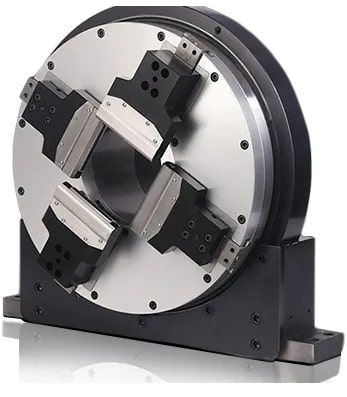

ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК

Обеспечивает  стабильный зажим различных труб и профилей в 4 точках.

Диаметр круглой трубы: 15 - 220 мм

Диаметр прямоугольной трубы: 15 * 15 мм - 200 * 200 мм

• Высокая жесткость зажима
• Противоскользящий захват предотвращает срыв трубы.
• Легкая настройка

Установка труб специальной формы. Треугольные, овальные, двутавровые, U-образные, конструкционные балки открытой формы, могут надежно удерживаться патроном без деформации.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ FS CUT 3000 + TUBE PRO

Система управления Tube Pro представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка всемирно известного производителя YYC (Тайвань). Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

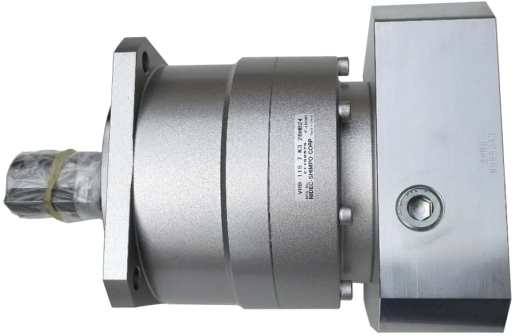

ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ)

Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):

• Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
• Более высокий КПД;
• Облегченная конструкция - вдвое компактней и легче редукторов других видов;
• Не требуют обслуживания в процессе эксплуатации

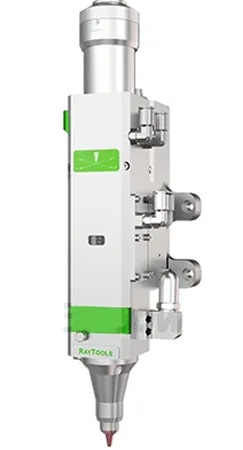

ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS (ШВЕЙЦАРИЯ)

Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.

ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3

Емкостной датчик высоты BCS100 - это высокопроизводительное устройство управления.

• Функции определения и поддержания расстояния до поверхности листа в режиме реального времени.
• Адаптация к любой режущей головке и насадке.
• Сигнализирование при выходе за край заготовки или ударе о препятствие.
• Поддержка функции поиска краев заготовки и т.д

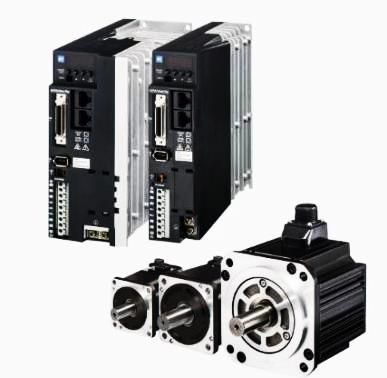

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

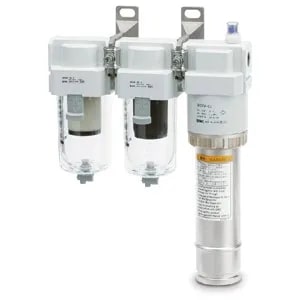

ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC /AirTAc (ЯПОНИЯ)

Станок оснащен пневматической системой от ведущего производителя: SMC / AirTac(Япония)

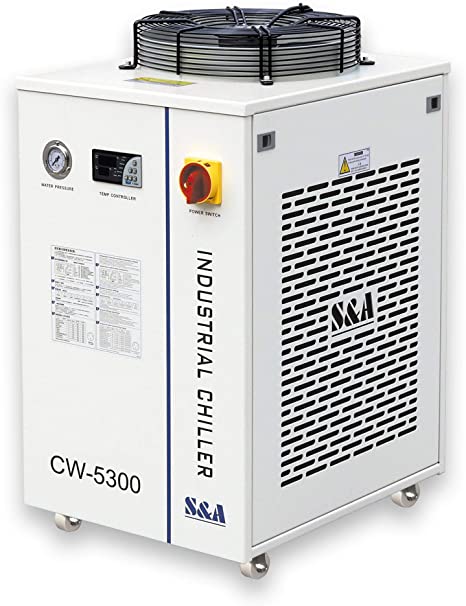

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A

Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

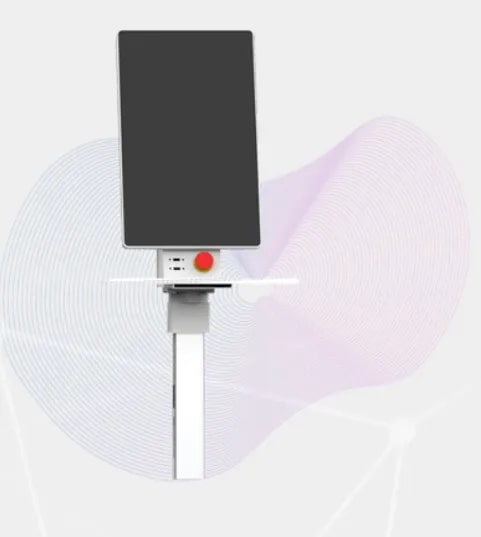

ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ

Экран из закаленного стекла высокой четкости.

КОМПЛЕКТАЦИЯ:

• Оптоволоконный лазерный комплекс MetalTec TЕ-62
• Лазерный источник RAYCUS
• Серводвигатели / драйвера FUJI (Япония) (5шт.)
• Редуктор SHIMPO-NIDEC (Япония)
• Интегрированная консоль управления с ЖК-дисплеем и ПК
• Система управления лазерной резкой FS CUT 3000 - TUBE PRO + TUBES T-Lite
• Датчик отслеживания высоты до поверхности листа BCS 100 V.3 (автономный)
• Лазерная режущая голова с функцией Автофокусировки Raytools (A-focus) (Швейцария)
• Система безопасности при падении давления газа (автоматический датчик давления)
• Чиллер HAN LI / S&A
• Беспроводной пульт управления
• Автоматическая система смазки
• Система пылеудаления (вытяжной эксгаустерный вентилятор)
• Датчик безопасности при падении давления рабочего газа
• Стабилизатор напряжения
• Электромагнитный клапан AIRTac (Тайвань)
• Пропорциональный клапан SMC (Япония)
